Hybrid Inverter Connection Diagram

Hybrid Inverter Connection Diagram: Solar, Grid ও Battery Wiring Guide

Hybrid Inverter কী?
Hybrid Inverter হলো এমন একটি ডিভাইস, যা Solar Panel, Battery এবং Utility Grid-এর বিদ্যুৎ একসঙ্গে ব্যবস্থাপনা করতে পারে। এটি Solar Panel থেকে উৎপন্ন DC বিদ্যুৎকে AC বিদ্যুতে রূপান্তর করে এবং প্রয়োজন অনুযায়ী Battery চার্জ ও Load পরিচালনা করে।

বাসা, অফিস, দোকান এবং ছোট শিল্পপ্রতিষ্ঠানে বিদ্যুৎ সাশ্রয় ও Backup Power-এর জন্য Hybrid Inverter ব্যবহার করা হয়।

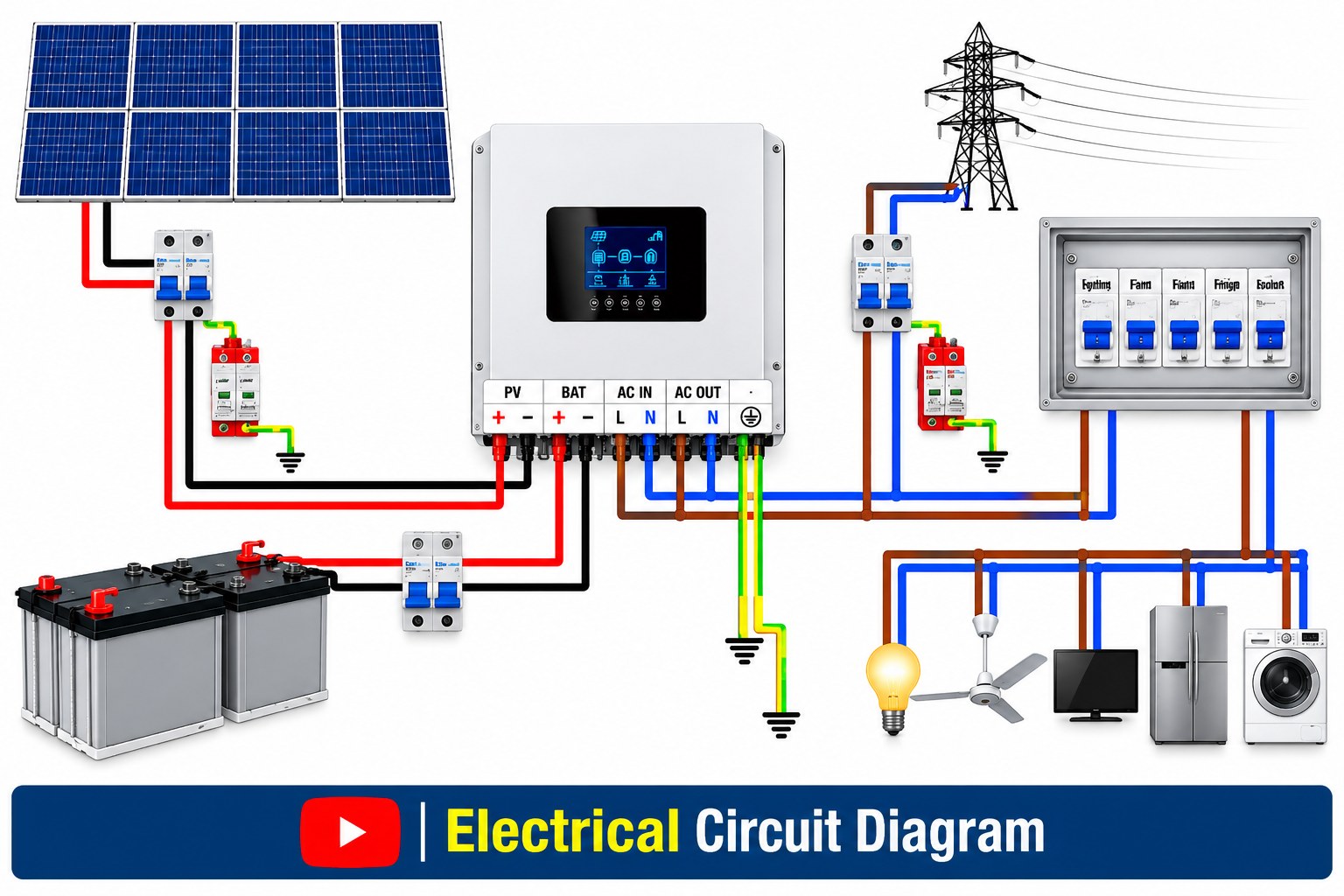

১. Hybrid Inverter Connection Diagram-এর প্রধান অংশ
Solar PV Panel: সূর্যের আলো থেকে DC বিদ্যুৎ উৎপন্ন করে।

DC MCB Isolator: Solar Panel ও Battery-এর DC সার্কিট বিচ্ছিন্ন করার জন্য ব্যবহৃত হয়। উপযুক্ত DC-rated Protection Device নির্বাচন করতে হয়।

DC SPD: বজ্রপাত বা Surge-এর কারণে সৃষ্ট অতিরিক্ত ভোল্টেজ থেকে সুরক্ষায় সাহায্য করে।

Hybrid Inverter: Solar, Battery এবং Grid-এর শক্তি ব্যবস্থাপনা করে। এটি DC বিদ্যুৎকে AC বিদ্যুতে রূপান্তর করে।

Battery Bank: Solar Energy সংরক্ষণ করে, যাতে প্রয়োজনের সময় Load চালানো যায়।

AC Input MCB: Utility Grid থেকে Inverter-এর AC Input সার্কিট সুরক্ষিত রাখতে ব্যবহৃত হয়।
AC Output MCB: Inverter-এর Output Circuit সুরক্ষিত রাখতে ব্যবহৃত হয়।
AC Distribution Panel: Lighting, Fan, TV, Refrigerator এবং অন্যান্য উপযুক্ত Load-এ বিদ্যুৎ বিতরণ করে।

AC SPD ও Earthing: উপযুক্ত Surge Protection এবং নিরাপত্তামূলক Earthing ব্যবস্থা প্রদান করে।

২. Hybrid Inverter কীভাবে কাজ করে?
Solar Mode
Solar Panel থেকে উৎপন্ন বিদ্যুৎ Inverter-এ প্রবেশ করে। Inverter-এর সেটিংস ও Load-এর চাহিদা অনুযায়ী এই শক্তি Load চালাতে এবং Battery চার্জ করতে ব্যবহৃত হয়।

Battery Mode
Solar Grid বিদ্যুৎ না থাকলে বা পর্যাপ্ত না হলে, উপযুক্ত সেটিংস এবং Battery-এর চার্জ অনুযায়ী Battery থেকে Load চালানো যায়।

Grid Mode
Utility Grid থেকে বিদ্যুৎ নিয়ে Load চালানো এবং অনুমোদিত হলে Battery চার্জ করা যায়।

Hybrid Mode
Inverter-এর কনফিগারেশন অনুযায়ী Solar, Battery এবং Grid-এর শক্তি সমন্বয় করে Load পরিচালনা করা হয়। কোন উৎস আগে ব্যবহার হবে, তা Inverter-এর Priority Setting-এর ওপর নির্ভর করে।

৩. Hybrid Inverter-এর সুবিধা
– Solar Energy ব্যবহার করে বিদ্যুৎ বিল কমাতে সাহায্য করে।
– বিদ্যুৎ চলে গেলে Backup Power দিতে পারে।
– Battery-তে অতিরিক্ত Solar Energy সংরক্ষণ করা যায়।
– Solar, Grid ও Battery-এর ব্যবহার স্বয়ংক্রিয়ভাবে পরিচালনা করা যায়।
– Essential Load আলাদা করে সংযোগ দেওয়া সম্ভব।
– বিদ্যুৎ ব্যবস্থাপনায় নমনীয়তা বৃদ্ধি করে।

৪. গুরুত্বপূর্ণ Safety Precautions
1. Inverter-এর Rated Voltage, Power Capacity এবং Battery Compatibility যাচাই করুন।
2. Solar Panel-এর Open Circuit Voltage (Voc) ও String Current Inverter-এর সীমার মধ্যে রাখুন।
3. DC ও AC সার্কিটের জন্য উপযুক্ত MCB, Isolator, Fuse এবং SPD ব্যবহার করুন।
4. Cable Size নির্বাচন করার সময় Current, Cable Length, Voltage Drop ও Installation Method বিবেচনা করুন।
5. সঠিক Protective Earthing এবং প্রয়োজন অনুযায়ী RCD/ELCB ব্যবহার করুন।
6. Grid Input ও Inverter Output কখনো অনুমোদনহীনভাবে একসঙ্গে সংযুক্ত করবেন না।
7. Backup বা Essential Load-এর জন্য প্রস্তুতকারকের নির্দেশনা অনুযায়ী আলাদা Distribution Circuit ব্যবহার করুন।
8. কাজের আগে Solar DC, Battery এবং AC Grid Supply নিরাপদভাবে বিচ্ছিন্ন করুন। Solar Panel আলোতে থাকলে DC Voltage উৎপন্ন করতে পারে।
9. Inverter Manufacturer-এর Wiring Diagram এবং Installation Manual অনুসরণ করুন।

উপসংহার
Hybrid Inverter হলো Solar Power, Battery Backup এবং Utility Grid-এর সমন্বিত ব্যবস্থাপনার একটি কার্যকর সমাধান। সঠিক Connection Diagram, উপযুক্ত Protection Device, Battery Selection এবং Earthing নিশ্চিত করলে সিস্টেম নিরাপদ ও নির্ভরযোগ্যভাবে পরিচালনা করা যায়।

মনে রাখবেন, প্রতিটি Hybrid Inverter-এর Terminal Configuration ও Wiring Method এক নয়। বাস্তব সংযোগের আগে নির্দিষ্ট মডেলের Installation Manual অনুসরণ করুন এবং যোগ্য ইলেকট্রিশিয়ানের মাধ্যমে কাজ সম্পন্ন করুন।
