আসসালামু আলাইকুম।

আজ আমরা Industrial Machine-এর বিভিন্ন অংশ এবং সেগুলোর কার্যক্রম সম্পর্কে বিস্তারিত জানবো।
যারা নতুন Engineering পেশায় যুক্ত হয়েছেন অথবা Industrial Field-এ কাজ করতে চান, তাদের অনেকেরই প্রশ্ন থাকে, একটি বড় Industrial Machine কীভাবে কাজ করে এবং এর মধ্যে কী কী Component থাকে।

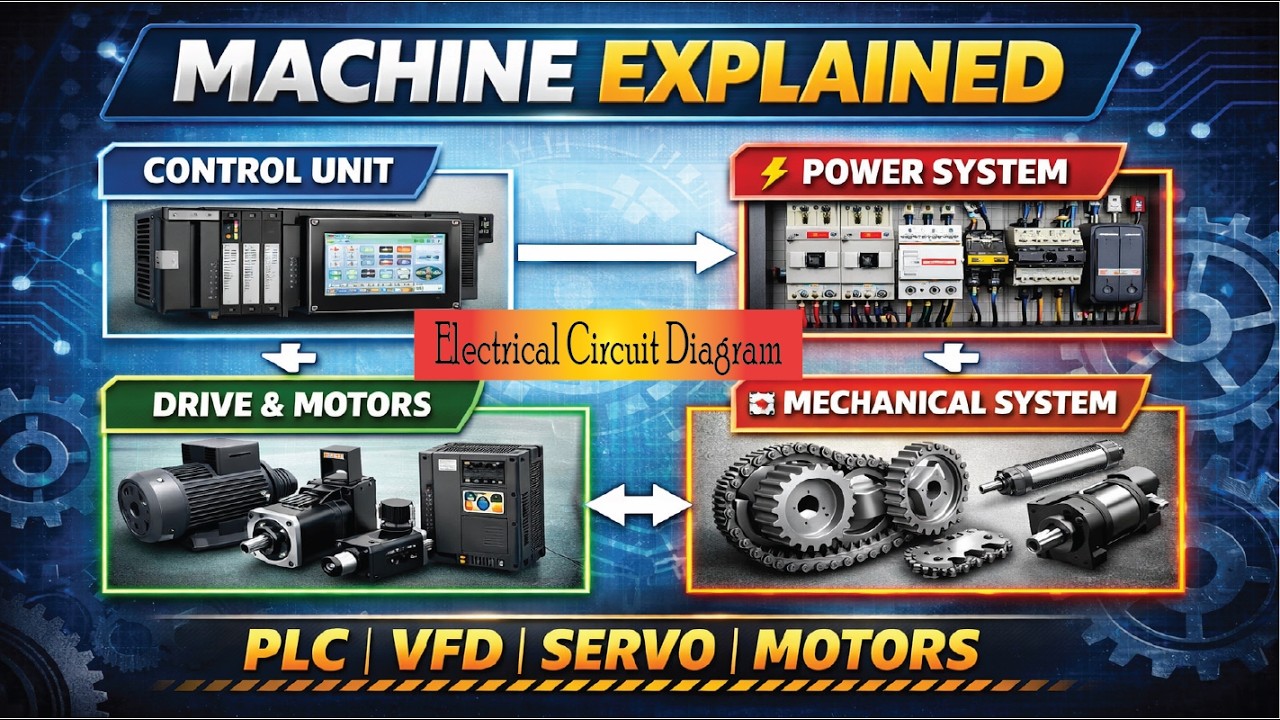

সাধারণভাবে একটি Industrial Machine-কে চারটি প্রধান অংশে ভাগ করে বোঝা যায়।
১. Control Unit
২. Power System
৩. Drive & Motors
৪. Mechanical System

একটি Machine-এর Electrical এবং Mechanical উভয় অংশই গুরুত্বপূর্ণ। Control System Machine-কে নিয়ন্ত্রণ করে, Power System প্রয়োজনীয় বিদ্যুৎ সরবরাহ করে, Drive ও Motor গতি নিয়ন্ত্রণ করে এবং Mechanical System সেই গতিকে প্রয়োজনীয় কাজে ব্যবহার করে।

Control Unit
Modern Industrial Automation-এ Machine Control করার জন্য PLC (Programmable Logic Controller) অথবা DCS (Distributed Control System) ব্যবহার করা হয়।

একটি PLC System-এর প্রধান অংশগুলো হলো Input Module, Output Module, Power Supply এবং CPU।
Input Module বিভিন্ন Switch ও Sensor থেকে Signal গ্রহণ করে। CPU-তে Program Logic Execute হয় এবং সেই Logic অনুযায়ী Output Module বিভিন্ন Device Control করে।

Control Unit-এ PLC ছাড়াও Relay, Magnetic Contactor, Push Button, Selector Switch, Emergency Stop Switch এবং Limit Switch ব্যবহার করা হয়।

Machine-এর Start ও Stop Control, Operating Mode নির্বাচন এবং বিভিন্ন Safety Function পরিচালনার জন্য এসব Component গুরুত্বপূর্ণ ভূমিকা পালন করে।

Automatic Machine পরিচালনার জন্য বিভিন্ন ধরনের Sensor ব্যবহার করা হয়। যেমন:
– Proximity Sensor
– Photoelectric Sensor
– Limit Switch
– Pressure Sensor
– Temperature Sensor
– Flow Sensor
– Level Sensor

এই Sensor-গুলো Machine-এর বিভিন্ন অবস্থা Detect করে PLC-তে Feedback Signal পাঠায়। PLC সেই Signal অনুযায়ী Machine-এর Operation Control করে।

Control System-এর আরেকটি গুরুত্বপূর্ণ অংশ হলো HMI (Human Machine Interface)।
HMI-এর মাধ্যমে Operator Machine-এর Status, Speed, Alarm এবং বিভিন্ন Parameter দেখতে পারেন। System অনুযায়ী HMI থেকে Setpoint পরিবর্তন করা, Command দেওয়া এবং বিভিন্ন Data Monitor করাও সম্ভব।

এছাড়া PLC Program-এ Timer, Counter, Sequence Logic এবং Interlock ব্যবহার করা হয়। প্রয়োজনে External Timer ও Relay-ও ব্যবহার করা হতে পারে।

বড় Industrial Machine-এ একাধিক PLC, HMI এবং অন্যান্য Controller-এর মধ্যে Communication-এর জন্য Industrial Ethernet, Network Switch, Gateway এবং Modbus-এর মতো Communication Protocol ব্যবহার করা হয়। এর মাধ্যমে Remote Monitoring ও Troubleshooting-ও করা সম্ভব হতে পারে।

Control Circuit-এর Protection এবং Status Indication-এর জন্য Fuse, MCB, MCCB, Control Transformer এবং Indicator Lamp-এর মতো Component ব্যবহার করা হয়।

Power System
একটি Industrial Machine পরিচালনার জন্য উপযুক্ত Electrical Power System প্রয়োজন।
Machine-এর প্রয়োজন অনুযায়ী Single-Phase বা Three-Phase AC Supply এবং বিভিন্ন DC Power Supply ব্যবহার করা হয়।
Power Distribution-এর জন্য Busbar, Cable, Terminal Block এবং Distribution Panel ব্যবহার করা হয়।
Electrical Circuit-এর Protection-এর জন্য MCB, MCCB এবং Fuse ব্যবহার করা হয়। Control Circuit-এর প্রয়োজন অনুযায়ী Control Transformer ব্যবহার করে উপযুক্ত Voltage সরবরাহ করা হয়।
PLC, HMI এবং অন্যান্য Sensitive Electronic Equipment-এর জন্য প্রয়োজন অনুযায়ী UPS বা Backup Power System ব্যবহার করা হতে পারে, যাতে Power Interruption-এর সময় প্রয়োজনীয় Control System চালু রাখা যায়।
এছাড়া Machine-এর Safety Requirement অনুযায়ী Emergency Power Off বা Emergency Stop System ব্যবহার করা হয়। এসব System-এর সঠিক Design ও Implementation Machine-এর নিরাপত্তার জন্য অত্যন্ত গুরুত্বপূর্ণ।

Drive & Motors
Industrial Automation-এ Machine-এর গতি, Torque এবং প্রয়োজনীয় Motion Control করার জন্য বিভিন্ন ধরনের Motor ও Drive ব্যবহার করা হয়।

প্রধানত ব্যবহৃত Motor ও Drive-এর মধ্যে রয়েছে:
– AC Motor
– DC Motor
– Servo Motor
– Stepper Motor
– AC Drive বা VFD
– DC Drive
– Servo Drive

AC Motor-এর মধ্যে Induction Motor এবং Synchronous Motor রয়েছে। DC Motor-এর মধ্যে Shunt, Series এবং Permanent Magnet Motor-এর মতো বিভিন্ন Type রয়েছে।

Motor-এর Speed Control করার জন্য VFD (Variable Frequency Drive) ব্যবহার করা হয়। VFD-এর মাধ্যমে প্রয়োজন অনুযায়ী Motor-এর Frequency ও Speed Control করা যায়।

অন্যদিকে, যেখানে Precise Position, Speed এবং Motion Control প্রয়োজন, সেখানে Servo Motor ও Servo Drive ব্যবহার করা হয়। নির্দিষ্ট Application-এ Stepper Motor-ও ব্যবহার করা হয়।

Motor-এর Mechanical Power Machine-এর বিভিন্ন অংশে পৌঁছে দেওয়ার জন্য Gearbox, Coupling, Pulley এবং Belt System ব্যবহার করা হয়।

Speed ও Position Feedback-এর জন্য Encoder ব্যবহার করা হয়। বিশেষ করে Servo System এবং Synchronization-এর কাজে Encoder গুরুত্বপূর্ণ ভূমিকা পালন করে।

Machine-এর প্রয়োজন অনুযায়ী Mechanical Brake অথবা Electromagnetic Brake ব্যবহার করা হয়, যা Motion থামাতে বা নির্দিষ্ট অবস্থায় ধরে রাখতে সাহায্য করে।

Mechanical System
একটি Industrial Machine-এর Mechanical System হলো সেই অংশ, যার মাধ্যমে Structure, Movement, Rotation এবং প্রয়োজনীয় Mechanical Operation সম্পন্ন হয়।

Mechanical System-এর মধ্যে সাধারণত থাকে:
– Shaft
– Bearing
– Belt ও Chain
– Gear ও Gearbox
– Pulley ও Coupling
– Pneumatic Cylinder
– Hydraulic Cylinder
– Linear Actuator
– Safety Guard ও Cover

Shaft, Bearing, Gear এবং Coupling বিভিন্ন অংশের মধ্যে Mechanical Power Transfer করতে সাহায্য করে।

Belt ও Chain-এর মাধ্যমে Rotation এবং Motion এক স্থান থেকে অন্য স্থানে স্থানান্তর করা হয়।

Pneumatic ও Hydraulic Cylinder ব্যবহার করে Linear Movement তৈরি করা যায়। অন্যদিকে, Linear Actuator নির্দিষ্ট Application অনুযায়ী Mechanical Movement পরিচালনা করতে সাহায্য করে।

Machine-এর Structure, Alignment, Mechanical Stability এবং Operator Safety নিশ্চিত করার জন্য Mechanical Design ও Maintenance অত্যন্ত গুরুত্বপূর্ণ।

সবশেষে, একটি Industrial Machine-এর চারটি প্রধান অংশ হলো Control Unit, Power System, Drive & Motors এবং Mechanical System।

এই চারটি অংশ একসঙ্গে কাজ করার মাধ্যমে একটি Machine সঠিকভাবে পরিচালিত হয়।

Industrial Engineering, Machine Installation, Maintenance এবং Troubleshooting-এর ক্ষেত্রে এই চারটি অংশ সম্পর্কে পরিষ্কার ধারণা থাকা অত্যন্ত গুরুত্বপূর্ণ।

পরবর্তী সময়ে প্রতিটি Component এবং System নিয়ে আলাদাভাবে আলোচনা করা হলে Industrial Machine-এর Working Principle আরও সহজে বোঝা যাবে।

Electrical Circuit Diagram-এর সঙ্গে থাকুন। ধন্যবাদ সবাইকে। আল্লাহ হাফেজ।
