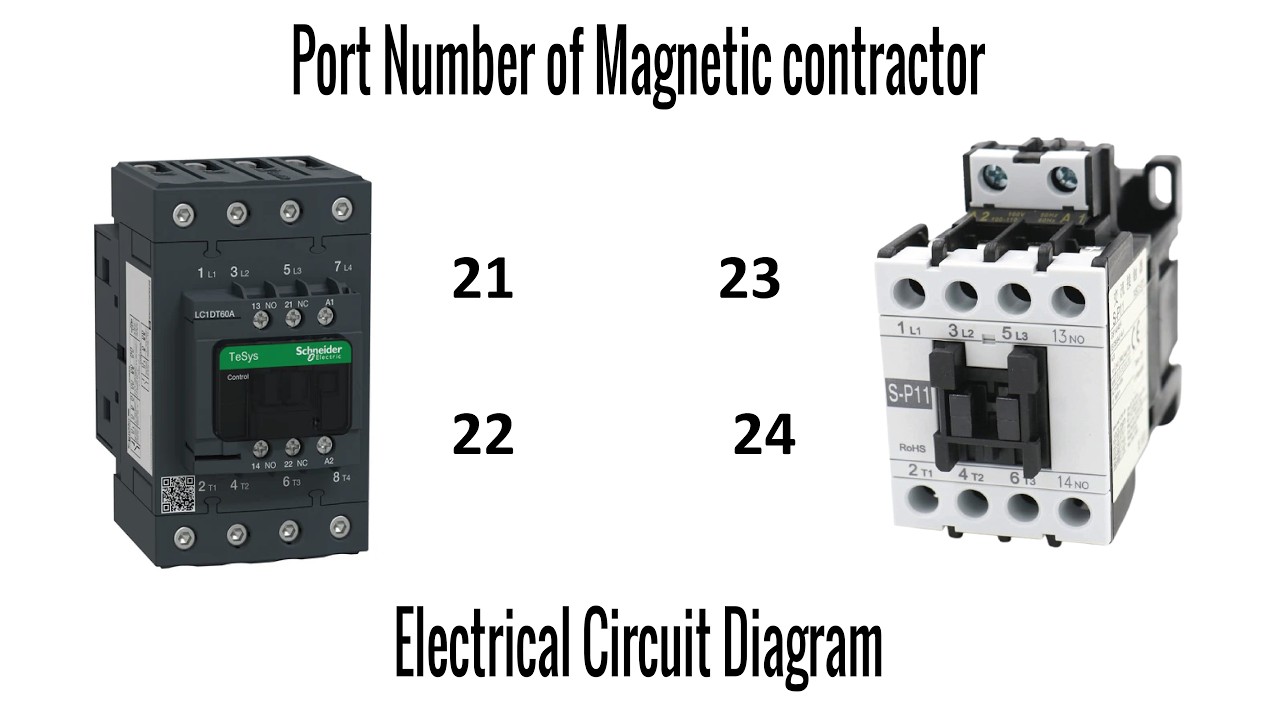

Magnetic Contactor and Timer

আসসালামু আলাইকুম।
আজ আমরা Magnetic Contactor এবং Timer-এর Terminal Number সম্পর্কে একটি গুরুত্বপূর্ণ বিষয় জানবো।

অনেক সময় Magnetic Contactor বা Timer হাতে নিয়ে দেখা যায়, সেখানে সরাসরি NO বা NC লেখা নেই। তার পরিবর্তে 13, 14, 21, 22, 31, 32, 43, 44 অথবা Timer-এর ক্ষেত্রে 15, 16, 18, 25, 26, 28-এর মতো Number দেওয়া থাকে।

তখন অনেকেই বুঝতে পারেন না কোনটি NO, কোনটি NC এবং কোনটি COM।

এই Terminal Number-এর কিছু Standard Pattern জানা থাকলে খুব সহজেই Connection চিহ্নিত করা যায়।

Magnetic Contactor-এর ক্ষেত্রে সাধারণত:
13-14 → Normally Open (NO)
21-22 → Normally Closed (NC)
31-32 → Normally Closed (NC)
43-44 → Normally Open (NO)

এখানে প্রথম Number Pair এবং দ্বিতীয় Number Pair দেখে Contact-এর Type বোঝা যায়।

সহজভাবে মনে রাখার জন্য:
যেসব Auxiliary Contact-এর Number সাধারণত 13-14, 43-44-এর মতো হয়, সেগুলো NO Contact।

আর 21-22, 31-32-এর মতো Number সাধারণত NC Contact নির্দেশ করে।

NO-এর অর্থ হলো Normally Open। অর্থাৎ Contactor De-energized অবস্থায় এই Contact Open থাকে। Contactor Energize হলে Contact Close হয়।

NC-এর অর্থ হলো Normally Closed। অর্থাৎ Contactor De-energized অবস্থায় এই Contact Closed থাকে। Contactor Energize হলে Contact Open হয়।

তাই Contactor-এর গায়ে NO বা NC লেখা না থাকলেও Terminal Number দেখে অনেক ক্ষেত্রে সহজেই Contact চিহ্নিত করা যায়।

এবার Timer-এর Terminal Number সম্পর্কে দেখা যাক।
সাধারণ একটি Timer-এর Coil বা Power Supply Terminal হলো:

A1 → Phase / Supply
A2 → Neutral / Supply Return

যদি Timer-এর Operating Voltage 220V হয়, তাহলে সাধারণভাবে A1 এবং A2-এর মধ্যে 220V Supply দেওয়া হয়।

Timer-এর Output Contact-এ অনেক সময় 15, 16 এবং 18-এর মতো Terminal Number দেখা যায়।

এখানে সাধারণভাবে:
15 → Common (COM)
16 → Normally Closed (NC)
18 → Normally Open (NO)

একইভাবে অন্য একটি Contact Set থাকলে 25, 26 এবং 28-এর মতো Number দেখা যেতে পারে।
25 → Common (COM)
26 → Normally Closed (NC)
28 → Normally Open (NO)

অর্থাৎ সহজভাবে মনে রাখতে পারেন:
5 → Common
6 → NC
8 → NO

যেমন:
15 → COM
16 → NC
18 → NO

25 → COM
26 → NC
28 → NO

Timer-এর ক্ষেত্রে Common Terminal থেকে প্রয়োজন অনুযায়ী NC অথবা NO Output নেওয়া যায়।
যেমন, COM এবং NC ব্যবহার করলে Timer-এর Normal অবস্থার Contact পাওয়া যায়। আবার COM এবং NO ব্যবহার করলে Timer-এর Operation অনুযায়ী Output পাওয়া যায়।

এই Terminal Number জানা থাকলে Automation Circuit-এ কাজ করার সময় অনেক সুবিধা হয়।
বিশেষ করে Star-Delta, Timer Control, Motor Control, Forward-Reverse এবং বিভিন্ন Relay/Contactor Control Circuit তৈরি করার সময় NO, NC এবং COM Terminal সঠিকভাবে চিহ্নিত করা খুবই গুরুত্বপূর্ণ।

তবে মনে রাখতে হবে, সব Manufacturer বা সব Model-এর Terminal Number একই নাও হতে পারে। তাই কোনো নির্দিষ্ট Contactor বা Timer-এর Connection করার আগে অবশ্যই তার গায়ে দেওয়া Wiring Diagram অথবা Manufacturer-এর Manual দেখে Terminal নিশ্চিত করতে হবে।

অর্থাৎ শুধু Number দেখে Connection করার আগে সংশ্লিষ্ট Device-এর Diagram যাচাই করা সবচেয়ে নিরাপদ পদ্ধতি।

তবুও এই Standard Numbering Patternগুলো জানা থাকলে কোনো Contactor বা Timer হাতে নিয়ে NO, NC এবং COM Terminal চিহ্নিত করা অনেক সহজ হয়ে যায়।

Automation Sector-এ কাজ করার সময় এই ছোট বিষয়গুলো ভালোভাবে জানা থাকলে Wiring, Troubleshooting এবং Circuit Design অনেক সহজ হয়ে যায়।
