Phase Failure Relay

আসসালামু আলাইকুম।
আজ আমরা Electrical System-এর একটি গুরুত্বপূর্ণ Protection Device নিয়ে আলোচনা করবো, সেটি হলো Phase Failure Relay।

Phase Failure Relay কী, কীভাবে কাজ করে এবং কীভাবে Connection করতে হয়, সেটাই আজকের আলোচনার বিষয়।
Phase Failure Relay মূলত একটি Protection Device। এটি Three-Phase Electrical System, Substation, বিভিন্ন Machine এবং Electrical Equipment-এর Protection-এর জন্য ব্যবহার করা হয়।

Three-Phase Supply-এ কোনো একটি Phase Missing হলে, Phase Sequence পরিবর্তন হলে, Phase Voltage-এর মধ্যে Imbalance হলে অথবা নির্ধারিত Voltage Limit-এর বাইরে Voltage চলে গেলে Phase Failure Relay System-কে Protection দেওয়ার জন্য Supply বিচ্ছিন্ন করতে পারে।

ধরা যাক আমাদের Three-Phase Supply হলো R, Y এবং B।
এই তিনটি Phase-এর যেকোনো একটি Phase যদি Missing হয়ে যায়, তাহলে Phase Failure Relay সেটি Detect করে এবং তার Output Contact Change করে। এর ফলে Contactor De-energize হয়ে Motor বা সংশ্লিষ্ট System বন্ধ হয়ে যেতে পারে।

একে Single Phasing Protection বলা হয়।
আবার কোনো কারণে R, Y, B Phase-এর Sequence পরিবর্তন হয়ে গেলে Phase Reversal বা Phase Sequence Fault হতে পারে।

যেমন R-এর জায়গায় Y এবং Y-এর জায়গায় R Connection হয়ে গেলে Phase Sequence পরিবর্তিত হবে। Phase Failure Relay এই ধরনের Phase Reversal Detect করে System-কে Protection দিতে পারে।

এর পাশাপাশি কিছু Phase Failure Relay Phase Voltage Imbalance-ও Detect করতে পারে।
Three-Phase System-এ Phase-to-Phase Voltage-এর মধ্যে নির্দিষ্ট Balance থাকা প্রয়োজন। যদি Voltage Imbalance নির্ধারিত সীমার বাইরে চলে যায়, Relay তার Output Contact Change করে Supply বা Control Circuit বন্ধ করে দিতে পারে।

কিছু Phase Monitoring Relay-এ Under Voltage এবং Over Voltage Protection-এর সুবিধাও থাকে।

যদি Voltage নির্ধারিত Lower Limit-এর নিচে নেমে যায় অথবা Upper Limit-এর উপরে চলে যায়, তাহলে Relay Fault Condition Detect করে Output Contact Change করতে পারে।

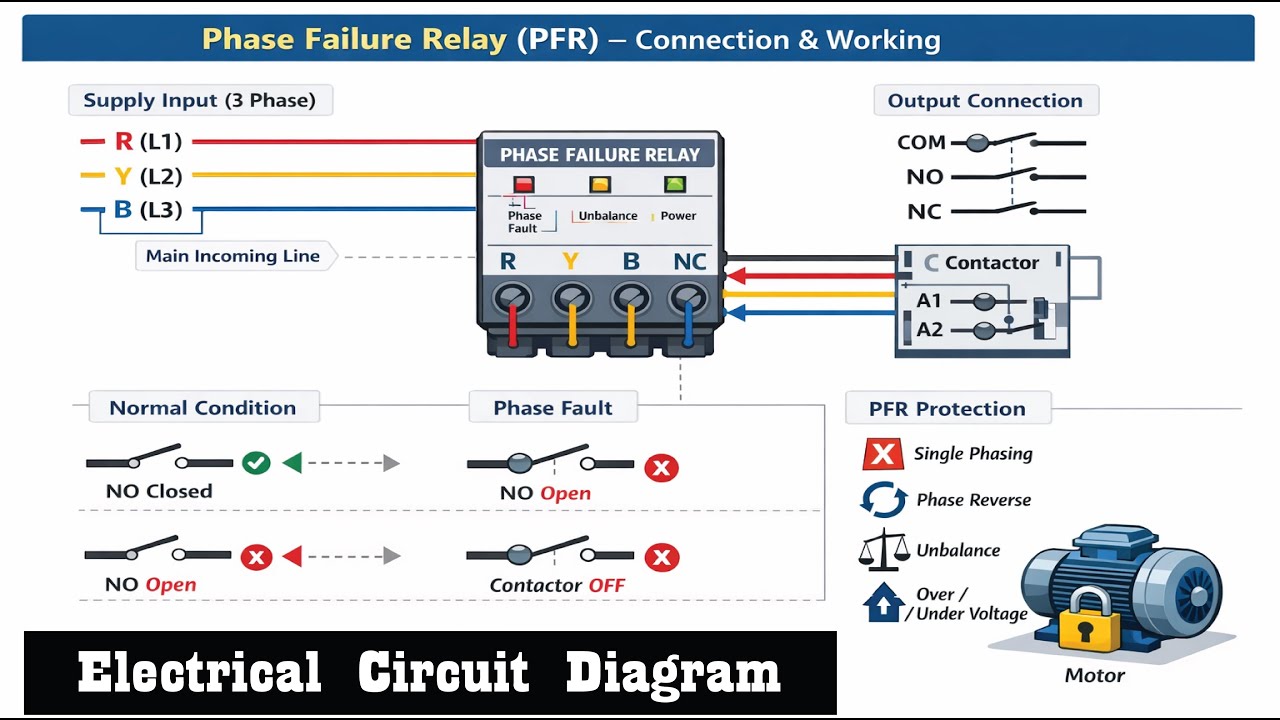

এখন Phase Failure Relay-এর সাধারণ Terminal Connection দেখা যাক।

সাধারণত Relay-এর Input Terminal-এ R, Y এবং B তিনটি Phase Connection দেওয়া হয়।

অন্যদিকে Output Side-এ সাধারণত COM, NO এবং NC Contact থাকে।

NC অর্থ Normally Closed। Normal Condition-এ এই Contact Closed থাকে। Fault Condition তৈরি হলে Relay-এর Function অনুযায়ী এটি Open হতে পারে।

NO অর্থ Normally Open। Normal Condition-এ এটি Open থাকে এবং Relay Operate করলে Close হতে পারে।

COM হলো Common Terminal, যেখান থেকে প্রয়োজন অনুযায়ী NO অথবা NC Output নেওয়া হয়।

Motor Protection-এর জন্য সাধারণত Relay-এর NC Contact ব্যবহার করে Contactor-এর Control Circuit-এর সঙ্গে Connection করা যায়।

যদি Phase Failure, Phase Reversal, Voltage Fault বা অন্য কোনো সেট করা Fault Condition তৈরি হয়, তাহলে Relay তার NC Contact Open করে দেয়।

এর ফলে Contactor Coil-এর Control Supply বিচ্ছিন্ন হয়ে যায় এবং Contactor De-energize করে।

Contactor-এর Main Contact Open হওয়ার ফলে Motor-এর Power Supply বন্ধ হয়ে যায়।

এভাবেই Phase Failure Relay Fault Condition-এর সময় Motor এবং Electrical System-কে Protection দিতে সাহায্য করে।

Connection করার সময় প্রথমে Phase Failure Relay-এর R, Y এবং B Input Terminal-এ Three-Phase Supply দিতে হয়।

এরপর Relay-এর প্রয়োজনীয় Setting, যেমন Voltage Limit, Phase Failure বা Phase Sequence Setting, Device-এর Specification অনুযায়ী সেট করতে হয়।

Relay-এর COM Terminal-এ প্রয়োজনীয় Control Voltage Connection দেওয়া হয় এবং NC Contact থেকে Control Circuit-এর Connection নেওয়া যায়।

এরপর NC Output Contactor-এর Control Circuit-এর সঙ্গে Series-এ ব্যবহার করা যায়।

Contactor Energize হলে Motor চালু হয়। কিন্তু কোনো Phase Failure বা নির্ধারিত Fault Condition তৈরি হলে Phase Failure Relay NC Contact Open করে দেয়।

ফলে Contactor Coil-এর Supply বন্ধ হয়ে যায় এবং Motor Automatically Stop করে।

এই Protection System বিশেষ করে DOL Starter এবং Direct Motor Control-এর ক্ষেত্রে অত্যন্ত গুরুত্বপূর্ণ।
কারণ Three-Phase Motor-এর একটি Phase Missing হলে Motor Single Phasing Condition-এ চলে যেতে পারে। এতে Motor-এর Current বৃদ্ধি পেতে পারে এবং Motor Overheating ও Damage হওয়ার ঝুঁকি তৈরি হয়।

Exhaust Fan, সাধারণ Three-Phase Motor, Pump, Industrial Machine এবং বিভিন্ন Motor-driven Equipment-এর ক্ষেত্রে Phase Failure Protection ব্যবহার করা যেতে পারে।

Main Electrical Panel, Machine Control Panel এবং বিভিন্ন Substation Application-এও Phase Monitoring বা Phase Failure Relay ব্যবহার করা হয়।

VFD-based System-এ অনেক সময় Drive নিজেই Phase Loss, Phase Sequence এবং Voltage-related বিভিন্ন Fault Monitor করতে পারে। তবে কোন Protection প্রয়োজন হবে তা নির্ভর করে নির্দিষ্ট VFD Model এবং System Design-এর ওপর।

সঠিকভাবে Phase Failure Relay ব্যবহার করলে Phase Loss, Phase Reversal, Voltage Imbalance এবং নির্দিষ্ট Voltage Fault-এর কারণে Motor Damage হওয়ার ঝুঁকি কমানো যায়।

তবে Connection করার আগে অবশ্যই নির্দিষ্ট Phase Failure Relay-এর Terminal Diagram, Voltage Rating, Fault Setting এবং Manufacturer-এর Wiring Diagram অনুসরণ করতে হবে।

অর্থাৎ Phase Failure Relay-এর মূল কাজ হলো Three-Phase Electrical System-এর গুরুত্বপূর্ণ Fault Condition Detect করা এবং প্রয়োজন হলে Control Circuit বিচ্ছিন্ন করে Motor বা Equipment-কে Protection দেওয়া।
