Pneumatic Cylinder Control

Pneumatic Cylinder Control Using 5/2 Directional Control Valve | সম্পূর্ণ বাংলা আলোচনা

Introduction
Industrial Automation System-এ Pneumatic System একটি গুরুত্বপূর্ণ প্রযুক্তি। কমপ্রেসড এয়ার বা সংকুচিত বাতাসের সাহায্যে বিভিন্ন মেশিনের Cylinder, Gripper, Pusher এবং অন্যান্য অ্যাকচুয়েটর নিয়ন্ত্রণ করা হয়।

এই ব্লগে আমরা আলোচনা করব কীভাবে একটি 5/2 Directional Control Valve ব্যবহার করে Double Acting Pneumatic Cylinder-কে সামনে ও পেছনে চালানো যায়। পাশাপাশি Valve Port Identification, Solenoid Coil, Air Supply, Exhaust Port এবং Pneumatic System-এর কার্যপ্রণালি ব্যাখ্যা করা হবে।

1. What Is a Pneumatic Cylinder?
Pneumatic Cylinder হলো এমন একটি Mechanical Actuator, যা Compressed Air-এর শক্তিকে Linear Mechanical Motion-এ রূপান্তর করে।

সাধারণত Pneumatic Cylinder দুই ধরনের হয়:
Single Acting Cylinder: এই Cylinder-এ সাধারণত একদিকে Compressed Air ব্যবহার করা হয়। অন্যদিকে Spring বা বাহ্যিক বলের সাহায্যে Cylinder আগের অবস্থানে ফিরে আসে।

Double Acting Cylinder: এই Cylinder-এর দুই পাশেই Compressed Air প্রয়োগ করা যায়। ফলে Cylinder Rod সামনে ও পেছনে উভয় দিকে চলতে পারে।

Double Acting Cylinder সাধারণত Industrial Automation, Packaging Machine, Printing Machine, Material Handling System এবং বিভিন্ন Production Machine-এ ব্যবহার করা হয়।

2. What Is a 5/2 Directional Control Valve?
5/2 Directional Control Valve হলো একটি Pneumatic Valve, যার পাঁচটি Port এবং দুটি Switching Position থাকে।

এটি Compressed Air-কে সঠিক পথে পরিচালনা করে Pneumatic Cylinder-এর Extend এবং Retract Operation নিয়ন্ত্রণ করে।

এখানে:
– 5 = Valve-এর পাঁচটি Port
– 2 = Valve-এর দুটি Switching Position

একটি সাধারণ 5/2 Valve-এ Solenoid Coil, Manual Override এবং Spring Return থাকতে পারে। তবে Valve-এর ধরন অনুযায়ী গঠন ও অপারেশন ভিন্ন হতে পারে।

3. Identification of Valve Ports

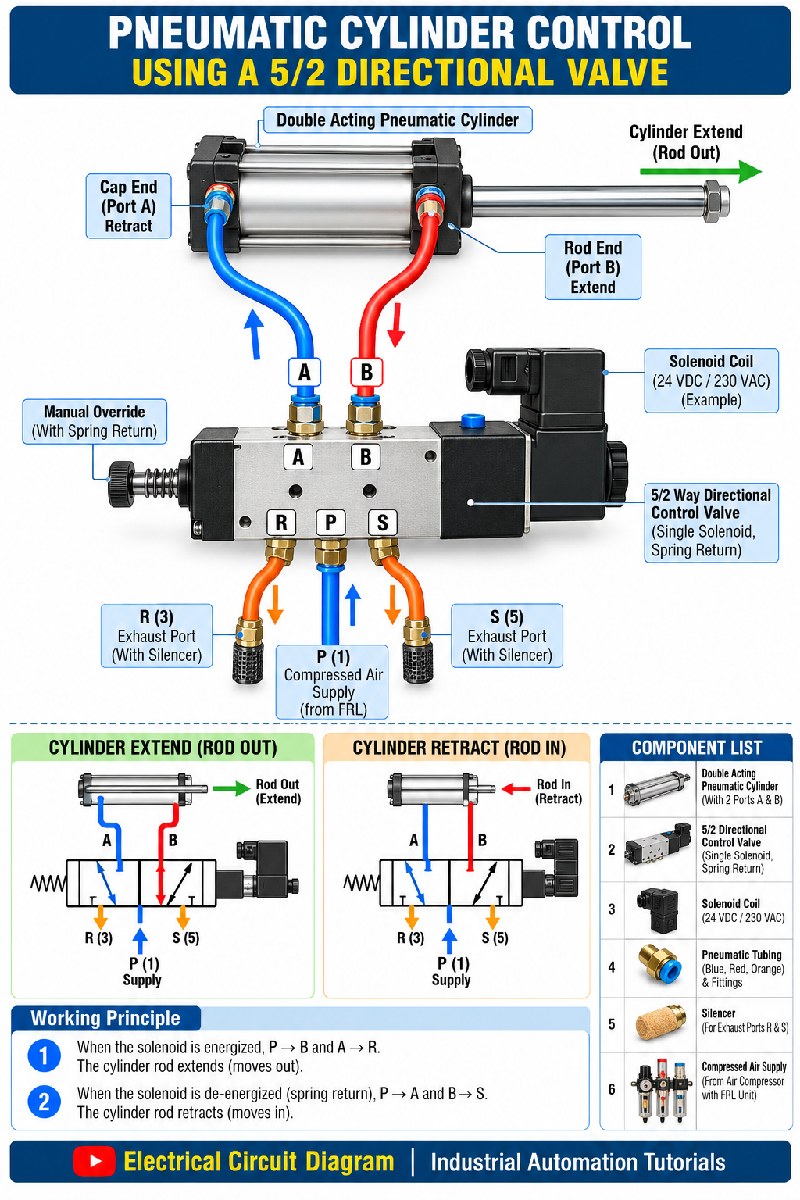

একটি প্রচলিত 5/2 Directional Control Valve-এর Port Identification নিচে দেওয়া হলো।

P (Port 1): Pressure Supply
এটি Compressed Air Supply Port। Air Compressor থেকে Air Preparation Unit বা FRL Unit-এর মাধ্যমে এই Port-এ বাতাস সরবরাহ করা হয়।

A (Port 2): Working Port
এই Port Pneumatic Cylinder-এর একটি Chamber-এর সঙ্গে সংযুক্ত থাকে।

B (Port 4): Working Port
এই Port Cylinder-এর অন্য Chamber-এর সঙ্গে সংযুক্ত থাকে।

R (Port 3): Exhaust Port
Cylinder-এর একটি Chamber থেকে বের হওয়া বাতাস এই Port দিয়ে Exhaust হতে পারে।

S (Port 5): Exhaust Port
Cylinder-এর অন্য Chamber থেকে বের হওয়া বাতাস এই Port দিয়ে বের হয়।

Valve-এর গায়ে থাকা Port Number ও Manufacturer-এর Diagram দেখে সংযোগ নিশ্চিত করতে হবে। সব Valve-এর Port Position দেখতে একই রকম নাও হতে পারে।

4. How Does a Double Acting Pneumatic Cylinder Work?
Double Acting Pneumatic Cylinder-এর দুটি প্রধান Chamber থাকে:
1. Cap-End Chamber
2. Rod-End Chamber

যখন একটি Chamber-এ Compressed Air প্রবেশ করে, তখন Piston-এর ওপর চাপ সৃষ্টি হয়। অন্য Chamber-এর বাতাস Exhaust Port দিয়ে বের হয়ে যায়। ফলে Piston ও Rod একদিকে চলতে থাকে।

Cylinder Extend Operation
Cylinder Extend হওয়ার সময় Piston Rod বাইরে বের হয়।

এই অবস্থায় Valve-এর একটি Switching Position Compressed Air-কে Cylinder-এর উপযুক্ত Chamber-এ পাঠায় এবং অন্য Chamber-এর বাতাস Exhaust Port দিয়ে বের করে দেয়।

সাধারণত P → A এবং B → S অথবা P → B এবং A → R, যেকোনো একটি Flow Combination ব্যবহার করে Extend Operation ঘটতে পারে। কোন Combination-এ Cylinder Extend হবে, তা Cylinder Port Connection এবং Valve-এর Internal Configuration-এর ওপর নির্ভর করে।

Cylinder Retract Operation
Cylinder Retract হওয়ার সময় Piston Rod ভেতরে প্রবেশ করে।

Valve-এর অন্য Switching Position-এ Compressed Air Cylinder-এর বিপরীত Chamber-এ প্রবেশ করে এবং আগের Chamber-এর বাতাস Exhaust Port দিয়ে বের হয়ে যায়।
এর ফলে Piston ও Rod বিপরীত দিকে চলতে থাকে।

5. Working Principle of a Solenoid Operated 5/2 Valve
Solenoid Operated 5/2 Valve-এ একটি Electrical Coil ব্যবহার করা হয়। Coil-এ উপযুক্ত Voltage প্রয়োগ করলে Magnetic Force তৈরি হয় এবং Valve-এর Internal Spool বা Switching Mechanism-এর অবস্থান পরিবর্তিত হয়।

যদি Valve-টি Single Solenoid, Spring Return Type হয়, তাহলে:

Solenoid Energized: Coil-এ বিদ্যুৎ সরবরাহ করলে Valve এক অবস্থান থেকে অন্য অবস্থানে যায়। ফলে Cylinder Extend অথবা Retract করতে পারে।

Solenoid De-energized: Coil-এর বিদ্যুৎ সরবরাহ বন্ধ হলে Spring Valve-কে তার স্বাভাবিক অবস্থানে ফিরিয়ে আনে। এর ফলে Cylinder বিপরীত দিকে চলতে পারে।

গুরুত্বপূর্ণ বিষয় হলো, Solenoid ON হলে Cylinder Extend হবে নাকি Retract হবে, তা নির্ভর করে Valve-এর Port Connection এবং Normal Position-এর ওপর।

6. Main Components of a Pneumatic Cylinder Control System

1. Double Acting Pneumatic Cylinder
Compressed Air ব্যবহার করে সামনে ও পেছনে Linear Motion তৈরি করে।

2. 5/2 Directional Control Valve
Air Flow-এর Direction পরিবর্তন করে Cylinder-এর Motion নিয়ন্ত্রণ করে।

3. Solenoid Coil
Electrical Signal-এর মাধ্যমে Valve Switching Control করে।

4. Compressed Air Supply
Air Compressor থেকে Compressed Air সরবরাহ করা হয়।

5. FRL Unit
FRL-এর পূর্ণরূপ Filter, Regulator and Lubricator। এটি Air Filtering ও Pressure Regulation-এর জন্য ব্যবহৃত হয়। Lubricator প্রয়োজন কি না, তা Pneumatic Equipment-এর Specification অনুযায়ী নির্ধারণ করতে হবে।

6. Pneumatic Tubing
Valve এবং Cylinder-এর মধ্যে Compressed Air বহন করে।

7. Exhaust Silencer
Exhaust Port-এ ব্যবহার করা হলে বাতাস বের হওয়ার শব্দ কমাতে সাহায্য করে।

8. Fittings and Connectors
Pneumatic Tube-কে Valve, Cylinder এবং Air Supply-এর সঙ্গে সংযুক্ত করে।

7. Electrical Control of a Solenoid Valve
Solenoid Valve-কে PLC, Relay, Push Button অথবা উপযুক্ত Control Circuit দিয়ে নিয়ন্ত্রণ করা যায়।

একটি সাধারণ Control System-এ:
– PLC Output Solenoid Coil-কে ON বা OFF করতে পারে।
– Relay ব্যবহার করে Control Signal Switching করা যায়।
– Push Button দিয়ে Manual Operation করা যায়।
– Limit Switch বা Proximity Sensor ব্যবহার করে Cylinder-এর Position শনাক্ত করা যায়।
– PLC Program-এর মাধ্যমে Extend ও Retract Operation স্বয়ংক্রিয় করা যায়।

Solenoid Coil-এর Voltage, AC/DC Type এবং Current Rating অবশ্যই যাচাই করতে হবে। Coil-এর Rated Voltage-এর সঙ্গে Control Supply মিলতে হবে। PLC Output সরাসরি Coil চালাতে পারবে কি না, তা Output Rating এবং Coil-এর Electrical Characteristics দেখে নির্ধারণ করতে হবে।

8. Applications of Pneumatic Cylinder
Pneumatic Cylinder বিভিন্ন শিল্পক্ষেত্রে ব্যবহৃত হয়, যেমন:

– Packaging Machine
– Printing and Packaging Industry
– Automatic Feeding System
– Product Pushing Mechanism
– Material Handling System
– Pick and Place Automation
– Clamping and Holding System
– Assembly Line Automation
– Industrial Machine Modification

বিশেষ করে যেসব মেশিনে দ্রুত, পুনরাবৃত্তিমূলক এবং সরল Linear Motion প্রয়োজন, সেখানে Pneumatic Cylinder কার্যকর সমাধান হতে পারে।

9. Common Problems and Troubleshooting
Problem 1: Cylinder Move করছে না

সম্ভাব্য কারণ:
– Compressed Air Supply নেই।
– Solenoid Coil Energized হচ্ছে না।
– Valve Spool আটকে গেছে।
– Tubing বা Fitting-এ সমস্যা রয়েছে।
– Cylinder Mechanical Jam হয়েছে।

Problem 2: Cylinder একদিকে যাচ্ছে, অন্যদিকে যাচ্ছে না

সম্ভাব্য কারণ:
– Valve-এর একটি Flow Path কাজ করছে না।
– Exhaust Port Blocked হয়েছে।
– Cylinder-এর কোনো Chamber-এ Air পৌঁছাচ্ছে না।
– Solenoid বা Spring Return Mechanism ঠিকমতো কাজ করছে না।

Problem 3: Cylinder ধীরে চলছে
সম্ভাব্য কারণ:
– Air Pressure কম।
– Tubing Size ছোট।
– Flow Control Valve-এর সেটিং ঠিক নেই।
– Exhaust Silencer Blocked।
– Air Leakage রয়েছে।

Problem 4: Cylinder Position ধরে রাখতে পারছে না
সম্ভাব্য কারণ:
– Internal Leakage।
– External Air Leakage।
– Load বেশি।
– Valve-এর Internal Sealing ক্ষতিগ্রস্ত।

Troubleshooting করার সময় প্রথমে Air Pressure, Electrical Supply, Valve Operation এবং Tubing Connection পরীক্ষা করতে হবে।

10. Safety Precautions
Pneumatic System-এ কাজ করার আগে নিম্নলিখিত নিরাপত্তা ব্যবস্থা অনুসরণ করা জরুরি:

1. Maintenance-এর আগে Compressed Air Supply বিচ্ছিন্ন করুন।
2. অবশিষ্ট Air Pressure সম্পূর্ণভাবে Release করুন।
3. Electrical Supply বন্ধ করে Lockout/Tagout Procedure অনুসরণ করুন।
4. Cylinder Rod-এর সামনে বা চলাচলের পথে হাত রাখবেন না।
5. Solenoid Coil-এর Rated Voltage যাচাই করুন।
6. Manufacturer-এর Pneumatic Circuit Diagram অনুসরণ করুন।
7. Cylinder ও Valve-এর Maximum Operating Pressure অতিক্রম করবেন না।
8. Commissioning-এর আগে Tubing, Fitting এবং Air Leakage পরীক্ষা করুন।

Conclusion:
Pneumatic Cylinder Control System Industrial Automation-এর একটি গুরুত্বপূর্ণ অংশ। 5/2 Directional Control Valve-এর মাধ্যমে Compressed Air-এর Flow Direction পরিবর্তন করে Double Acting Cylinder-এর Extend এবং Retract Operation নিয়ন্ত্রণ করা যায়।

Solenoid Valve, Air Supply, Pneumatic Tubing এবং সঠিক Control Logic ব্যবহার করে একটি Manual বা Automatic Pneumatic Control System তৈরি করা সম্ভব।
