PT100 Temperature Sensor কী? Working Principle, Wiring Diagram, Resistance Chart ও Industrial Applications

Introduction
PT100 Temperature Sensor হলো Industrial Temperature Measurement-এর জন্য বহুল ব্যবহৃত একটি Resistance Temperature Detector (RTD)। এটি তাপমাত্রা পরিবর্তনের সঙ্গে সঙ্গে নিজের Electrical Resistance পরিবর্তন করে। এই Resistance পরিমাপ করে Temperature Controller, PLC বা অন্য কোনো Measurement Device তাপমাত্রা নির্ণয় করতে পারে।

Printing and Packaging, Textile, Food Processing, Plastic Manufacturing, Boiler, Oven, Lamination Machine এবং বিভিন্ন Industrial Process-এ PT100 Sensor ব্যবহার করা হয়।

এই আর্টিকেলে PT100 Sensor-এর গঠন, Working Principle, Resistance Chart, 2-Wire, 3-Wire ও 4-Wire Connection এবং Industrial Application সম্পর্কে বিস্তারিত আলোচনা করা হয়েছে।

1. What Is a PT100 Temperature Sensor?
PT100 হলো একটি Platinum Resistance Temperature Detector (RTD)।

এখানে:
– PT: Platinum ধাতু দিয়ে তৈরি Sensing Element বোঝায়।
– 100: 0°C তাপমাত্রায় সেন্সরের Nominal Resistance 100 Ohms বোঝায়।

অর্থাৎ, একটি Standard PT100 Sensor-এর Resistance 0°C তাপমাত্রায় 100Ω হয়।

তাপমাত্রা বাড়ার সঙ্গে সঙ্গে Platinum Element-এর Resistance বাড়ে এবং তাপমাত্রা কমলে Resistance কমে।

উদাহরণ:
Temperature| Approximate PT100 Resistance
-50°C| 80.31Ω
0°C| 100.00Ω
25°C| 109.73Ω
50°C| 119.40Ω
100°C| 138.51Ω
150°C| 157.33Ω
200°C| 175.86Ω

এই মানগুলো Standard Platinum RTD-এর আনুমানিক মান। সঠিক Measurement-এর জন্য IEC 60751 অনুযায়ী Resistance-Temperature Relationship এবং Sensor-এর Tolerance বিবেচনা করতে হবে।

2. Working Principle of PT100 Sensor
PT100 Sensor-এর কাজের মূলনীতি হলো Resistance পরিবর্তনের মাধ্যমে Temperature Measurement।

সেন্সরের ভিতরে Platinum Element থাকে। Temperature পরিবর্তিত হলে এই Element-এর Resistance পরিবর্তিত হয়। Temperature Controller বা RTD Input Module একটি উপযুক্ত Measurement Current ব্যবহার করে Resistance নির্ণয় করে এবং সেটিকে Temperature Value-তে রূপান্তর করে।

Standard PT100 Sensor-এর Temperature Coefficient প্রায় 0.00385 Ω/Ω/°C।

এর অর্থ, 0°C-এর কাছাকাছি প্রতি 1°C তাপমাত্রা বৃদ্ধিতে Resistance আনুমানিক 0.385Ω বৃদ্ধি পায়।

উদাহরণ:
– 0°C তাপমাত্রায় Resistance = 100Ω
– 10°C তাপমাত্রায় Resistance ≈ 103.90Ω
– 50°C তাপমাত্রায় Resistance ≈ 119.40Ω
– 100°C তাপমাত্রায় Resistance ≈ 138.51Ω

তবে Temperature ও Resistance-এর সম্পর্ক সম্পূর্ণ Temperature Range জুড়ে সরলরৈখিক নয়। তাই সঠিক ফলাফলের জন্য Controller বা PLC-তে উপযুক্ত RTD Linearization ব্যবহার করা হয়।

3. Construction of a PT100 Sensor
একটি Industrial PT100 Sensor-এর প্রধান অংশগুলো হলো:

3.1 Platinum Sensing Element
এটি Temperature Sensing-এর মূল অংশ। Platinum-এর স্থিতিশীল Resistance-Temperature Characteristics থাকার কারণে এটি নির্ভুল Temperature Measurement-এর জন্য উপযুক্ত।

3.2 Stainless Steel Sheath
সেন্সরের ভিতরের Element-কে Mechanical Damage, Moisture এবং Process Environment থেকে রক্ষা করতে Stainless Steel Sheath ব্যবহার করা হয়।

3.3 Insulation
Sensing Element এবং Connecting Wire-কে বৈদ্যুতিকভাবে আলাদা রাখতে উপযুক্ত Insulating Material ব্যবহার করা হয়।

3.4 Connection Head
এখানে Sensor-এর Connecting Wire Terminal-এ যুক্ত করা হয়। অনেক Industrial Sensor-এ Connection Head-এর ভিতরে Terminal Block বা Temperature Transmitter থাকে।

3.5 Process Connection
সেন্সরকে Machine, Pipe, Tank বা Process Equipment-এ স্থাপন করার জন্য Threaded, Flanged অথবা অন্য ধরনের Process Connection ব্যবহার করা হয়।

Sensor নির্বাচন করার সময় Sheath Material, Probe Length, Diameter, Process Pressure, Temperature Range এবং Chemical Compatibility বিবেচনা করতে হবে।

4. PT100 Sensor Wiring: 2-Wire, 3-Wire ও 4-Wire Connection
PT100 Sensor সাধারণত 2-Wire, 3-Wire অথবা 4-Wire Configuration-এ পাওয়া যায়। কোন Wiring ব্যবহার হবে, তা Measurement Accuracy, Cable Length এবং Controller-এর Input Type-এর ওপর নির্ভর করে।

4.1 Two-Wire PT100 Connection
2-Wire Connection-এ Sensor-এর সঙ্গে মাত্র দুটি Wire ব্যবহার করা হয়।

সুবিধা:
– Wiring সহজ।
– Cable ও Installation Cost কম।
– স্বল্প দূরত্বের কিছু Application-এ ব্যবহার করা যায়।

সীমাবদ্ধতা:
– Cable-এর Resistance-ও Measurement-এর সঙ্গে যুক্ত হয়।
– দীর্ঘ Cable ব্যবহার করলে Temperature Reading-এ Error হতে পারে।

তাই বেশি Accuracy প্রয়োজন হলে 2-Wire Connection সাধারণত প্রথম পছন্দ নয়।

4.2 Three-Wire PT100 Connection
3-Wire PT100 Industrial Application-এ খুবই প্রচলিত।

এখানে তিনটি Wire ব্যবহার করা হয়। অনেক Sensor-এ দুটি একই রঙের Wire এবং একটি ভিন্ন রঙের Wire থাকে। তবে রঙের ওপর নির্ভর না করে Sensor-এর Datasheet ও Terminal Diagram অনুসরণ করতে হবে।

3-Wire RTD Input সাধারণত Lead Resistance-এর প্রভাব কমানোর জন্য Compensation পদ্ধতি ব্যবহার করে।

সুবিধা:
– Industrial Temperature Controller-এ ব্যাপকভাবে ব্যবহৃত হয়।
– 2-Wire-এর তুলনায় Lead Resistance Error কমানো যায়।
– Accuracy এবং Installation Cost-এর মধ্যে ভালো ভারসাম্য দেয়।

গুরুত্বপূর্ণ: তিনটি Wire কীভাবে Controller-এ সংযোগ করতে হবে, তা Controller-এর Terminal Diagram অনুযায়ী নির্ধারণ করতে হবে। সব Controller-এর Terminal Arrangement এক নয়।

4.3 Four-Wire PT100 Connection
4-Wire Connection সাধারণত বেশি নির্ভুল Resistance Measurement-এর জন্য ব্যবহৃত হয়।

এখানে দুটি Wire দিয়ে Measurement Current সরবরাহ করা হয় এবং অন্য দুটি Wire দিয়ে Sensing Voltage পরিমাপ করা হয়। এতে Lead Resistance-এর প্রভাব অনেকাংশে দূর করা যায়।

সুবিধা:
– উচ্চ Measurement Accuracy।
– Lead Resistance-এর প্রভাব অত্যন্ত কম।
– Laboratory, Calibration এবং Precision Industrial Measurement-এ উপযোগী।

সীমাবদ্ধতা:
– চারটি Wire প্রয়োজন।
– Wiring ও Measurement Equipment তুলনামূলক জটিল হতে পারে।

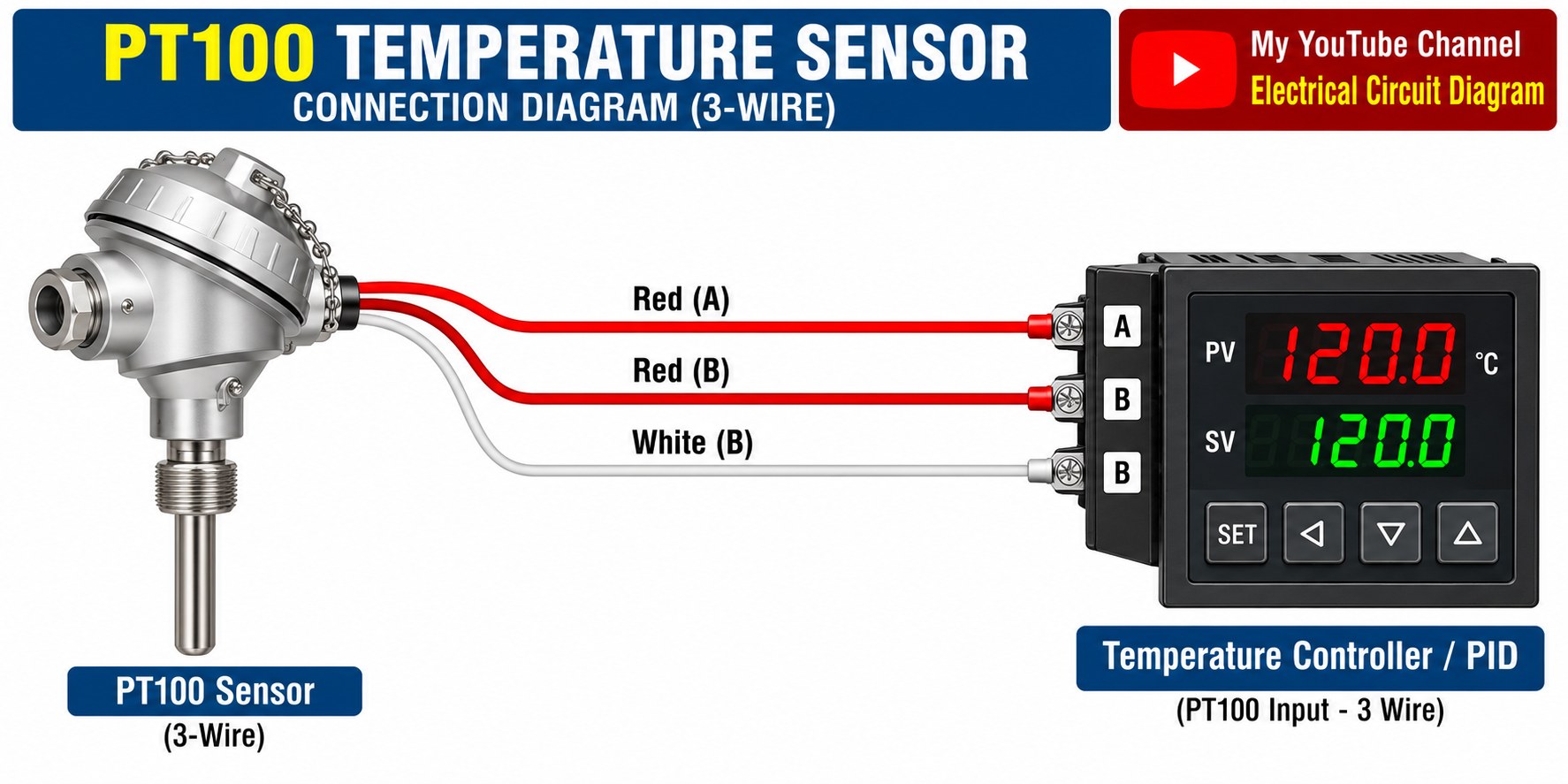

5. PT100 Sensor to Temperature Controller Connection

PT100 Sensor সরাসরি এমন Temperature Controller-এ সংযুক্ত করা যায়, যেখানে PT100 বা RTD Input Support রয়েছে।

সাধারণ সংযোগের ধাপ:
1. Temperature Controller-এর Manual থেকে PT100 Input Terminal শনাক্ত করুন।
2. Sensor-এর 2-Wire, 3-Wire অথবা 4-Wire Configuration নিশ্চিত করুন।
3. Sensor-এর Wire Controller-এর নির্ধারিত Terminal-এ সংযোগ করুন।
4. Controller-এর Input Type হিসেবে PT100 বা উপযুক্ত RTD Type নির্বাচন করুন।
5. প্রয়োজন অনুযায়ী Celsius বা Fahrenheit Unit নির্বাচন করুন।
6. Sensor Reading বাস্তব Temperature-এর সঙ্গে তুলনা করে পরীক্ষা করুন।

কিছু Temperature Controller-এ PT100-এর জন্য তিনটি Terminal থাকে, আবার কিছু মডেলে একাধিক Wiring Configuration-এর জন্য আলাদা Terminal Arrangement থাকে।

সতর্কতা: ছবিতে দেখানো A, B বা অন্য Terminal Label-কে সব Controller-এর জন্য একই ধরে নেওয়া যাবে না। নির্দিষ্ট মডেলের Wiring Diagram অনুসরণ করুন।

6. PT100 Sensor to PLC Connection
PLC-তে PT100 Sensor সংযোগ করার প্রধান দুটি পদ্ধতি রয়েছে।

Method 1: RTD Input Module
যদি PLC-তে PT100 বা RTD Input Module থাকে, তাহলে Sensor সরাসরি নির্ধারিত RTD Terminal-এ সংযোগ করা যায়।

PLC Configuration-এ Sensor Type, Wiring Configuration এবং Measurement Range সঠিকভাবে নির্বাচন করতে হয়।

Method 2: Temperature Transmitter
যদি PLC-তে সরাসরি RTD Input না থাকে, তাহলে PT100 Sensor-এর সঙ্গে উপযুক্ত Temperature Transmitter ব্যবহার করা যায়।

অনেক Industrial Transmitter Temperature-কে 4–20mA অথবা 0–10V Signal-এ রূপান্তর করে। PLC-এর উপযুক্ত Analog Input Module এই Signal গ্রহণ করে Temperature Value নির্ণয় করতে পারে।

উদাহরণ: একটি 4–20mA Transmitter যদি 0°C থেকে 200°C Range-এর জন্য Configured হয়, তাহলে আদর্শভাবে 4mA হবে 0°C এবং 20mA হবে 200°C। এই Scaling Transmitter ও PLC উভয় পাশে সঠিকভাবে সেট করতে হবে।

7. PT100 Sensor vs Thermocoupl
PT100 এবং Thermocouple উভয়ই Industrial Temperature Measurement-এ ব্যবহৃত হয়, তবে এদের Working Principle আলাদা।

PT100 RTD| Thermocouple
Working Principle| Resistance পরিবর্তন| Thermoelectric Voltage
Sensing Material| Platinum| দুই ধরনের ধাতু বা Alloy
Accuracy| সাধারণত ভালো Accuracy| Type ও System অনুযায়ী ভিন্ন
Stability| সাধারণত ভালো Long-Term Stability| Type ও Environment অনুযায়ী ভিন্ন
Wiring| 2, 3 বা 4 Wire| সাধারণত 2 Wire
High Temperature| নির্দিষ্ট RTD Range-এর মধ্যে| উপযুক্ত Type-এ অনেক বেশি Temperature সম্ভব
Application| Process Control, Packaging, HVAC| Furnace, Kiln, High-Temperature Process

কোন Sensor ব্যবহার করা হবে, তা Temperature Range, Accuracy, Response Time, Process Environment এবং Cost-এর ওপর নির্ভর করে।

8. Common PT100 Sensor Problems and Troubleshooting
Problem 1: Controller-এ Sensor Error দেখায়

সম্ভাব্য কারণ:
– Sensor Wire বিচ্ছিন্ন।
– Terminal Connection ঢিলা।
– ভুল RTD Input Type নির্বাচন করা হয়েছে।
– Sensor Element ক্ষতিগ্রস্ত।

সমাধান:
– Power বিচ্ছিন্ন করে Wiring পরীক্ষা করুন।
– Terminal Connection যাচাই করুন।
– Controller-এর Input Configuration পরীক্ষা করুন।
– উপযুক্ত Meter দিয়ে Sensor Resistance পরীক্ষা করুন।

Problem 2: Temperature Reading বেশি দেখায়
সম্ভাব্য কারণ:
– 2-Wire Configuration-এ Cable Resistance বেশি।
– ভুল Wiring Configuration নির্বাচন করা হয়েছে।
– Sensor সঠিক অবস্থানে স্থাপন করা হয়নি।
– Controller Calibration বা Configuration-এ সমস্যা রয়েছে।

সমাধান:
– Sensor Wiring ও Cable Condition পরীক্ষা করুন।
– Controller-এর RTD Input Setting যাচাই করুন।
– প্রয়োজন হলে Reference Thermometer দিয়ে Reading তুলনা করুন।

Problem 3: Temperature Reading স্থির থাকে
সম্ভাব্য কারণ:
– Sensor Circuit Open বা Short হয়েছে।
– RTD Input Module কাজ করছে না।
– Terminal Connection ভুল।
– Measurement System-এ Configuration Error রয়েছে।

সমাধান:
– Power বিচ্ছিন্ন করে Sensor ও Cable পরীক্ষা করুন।
– Sensor Resistance তাপমাত্রা পরিবর্তনের সঙ্গে পরিবর্তিত হচ্ছে কি না যাচাই করুন।
– RTD Module ও Controller-এর Configuration পরীক্ষা করুন।

Problem 4: Temperature Reading ওঠানামা করে
সম্ভাব্য কারণ:
– Loose Connection।
– Electrical Noise।
– Cable Shielding বা Grounding সমস্যা।
– Sensor Installation বা Process Contact সমস্যা।

সমাধান:
– Terminal Connection শক্ত করুন।
– Manufacturer-এর নির্দেশনা অনুযায়ী Shielded Cable ব্যবহার করুন।
– Power Cable থেকে Sensor Cable আলাদা করে Routing করুন।
– প্রয়োজন হলে উপযুক্ত Filtering ও Calibration পরীক্ষা করুন।

9. Applications of PT100 Temperature Sensor

PT100 Sensor বিভিন্ন Industrial Application-এ ব্যবহৃত হয়, যেমন:
– Printing and Packaging Machine
– Solvent-less Lamination Machine
– Plastic Extrusion Machine
– Food Processing Equipment
– Industrial Oven ও Heating System
– Boiler ও Process Tank
– HVAC ও Chiller System
– Chemical Processing
– Textile Manufacturing
– PLC-Based Temperature Control System

বিশেষ করে যেখানে নির্ভরযোগ্য Temperature Feedback প্রয়োজন, সেখানে PT100 Sensor একটি কার্যকর সমাধান।

10. Advantages of PT100 Sensor
PT100 Sensor-এর প্রধান সুবিধাগুলো হলো:
1. ভালো Accuracy ও Stability।
2. Industrial Temperature Measurement-এর জন্য উপযুক্ত।
3. বিভিন্ন Probe Design ও Process Connection-এ পাওয়া যায়।
4. 3-Wire এবং 4-Wire Configuration-এ Lead Resistance-এর প্রভাব কমানো যায়।
5. Temperature Controller, RTD Module ও Transmitter-এর সঙ্গে ব্যবহার করা যায়।
6. সঠিক Installation ও Calibration করলে নির্ভরযোগ্য Measurement পাওয়া যায়।

11. Important Safety Precautions
– Sensor-এর Temperature ও Pressure Rating যাচাই করুন।
– Process-এর জন্য উপযুক্ত Sheath Material নির্বাচন করুন।
– RTD Input Terminal-এ ভুল করে Mains Voltage সংযোগ করবেন না।
– Wiring পরিবর্তনের আগে সংশ্লিষ্ট Equipment-এর Power বিচ্ছিন্ন করুন।
– Cable Routing ও Shielding-এর জন্য Manufacturer-এর নির্দেশনা অনুসরণ করুন।
– High-Temperature Process-এ কাজ করার সময় Burn Hazard ও Process Pressure বিবেচনা করুন।
– Measurement Accuracy নিশ্চিত করতে প্রয়োজন অনুযায়ী Calibration করুন।

Conclusion
PT100 Temperature Sensor হলো একটি নির্ভরযোগ্য Platinum RTD Sensor, যা Resistance পরিবর্তনের মাধ্যমে Temperature পরিমাপ করে। এর 100Ω Nominal Resistance at 0°C এবং ভালো Stability-এর কারণে এটি বিভিন্ন Industrial Process-এ ব্যবহৃত হয়।

সঠিক 2-Wire, 3-Wire বা 4-Wire Connection নির্বাচন, Temperature Controller বা PLC Configuration, উপযুক্ত Cable এবং নিয়মিত Calibration নিশ্চিত করলে নির্ভরযোগ্য Temperature Measurement পাওয়া যায়।
