মোটর Starting-এর সময় ২–৩ গুণ বেশি Current নিলেও Overload Relay তখনই Trip করে না কেন?

Starting time-এ মোটরের কারেন্ট ২–৩ গুণ বা তারও বেশি হতে পারে, কিন্তু তখনই Overload Relay সাধারণত Trip করে না। কারণ Overload Relay শুধু Current-এর পরিমাণ দেখে সঙ্গে সঙ্গে Trip করে না, কতক্ষণ সেই Current থাকে সেটাও বিবেচনা করে।

মোটরের Full Load Current = 10 Amp Starting-এর সময় Current হলো 25 Amp
25 A = 2.5 × Full Load Current
কিন্তু এই Current থাকে মাত্র ২–৫ সেকেন্ড
তাই Overload Relay বুঝতে পারে এটি Starting Current এবং এত অল্প সময়ে সাধারণত Trip করে না।

কিন্তু সমস্যা হবে যদি:
Start → Stop → Start → Stop → Start → Stop

এভাবে বারবার করা হয়।
প্রতিবার Starting-এর সময় Motor-এর winding এবং Overload Relay-এর thermal element গরম হয়। মোটর পুরোপুরি ঠান্ডা হওয়ার আগেই আবার Start করলে তাপ জমতে থাকে। তখন Overload Relay-এর thermal protection তার Trip point-এ পৌঁছে যায় এবং Trip করে।

মূল বিষয়
High Current + Short Time = সাধারণত Trip নয়
কিন্তু
High Current + Long Time = Trip
এবং
Repeated Starting + Insufficient Cooling Time = Thermal Overload → Trip
আরেকটা গুরুত্বপূর্ণ বিষয় হলো Overload Relay-এর একটি time-current characteristic থাকে।
যেমন Class 10 overload relay নির্দিষ্ট পরিস্থিতিতে কয়েক সেকেন্ডের মধ্যে Trip করতে পারে, কিন্তু স্বাভাবিক মোটরের starting current খুব অল্প সময়ের হলে সেটি সহ্য করার জন্যই protection design করা থাকে।

3 Phase Automatic Transfer Switch (ATS) Wiring Diagram

বিদ্যুৎ চলে গেলে Generator থেকে এবং বিদ্যুৎ ফিরে এলে Main/Transformer Source থেকে Load-এ স্বয়ংক্রিয়ভাবে Power Transfer করার জন্য **Automatic Transfer Switch (ATS)** ব্যবহার করা হয়।
এই Diagram-এ দেখানো হয়েছে:

🔴 R Phase
🟡 Y Phase
🔵 B Phase
⚫ Neutral (N)

এছাড়াও রয়েছে:
✅ Source Power from Transformer
✅ Backup Power from Generator
✅ 3 Phase ATS
✅ Source MCB
✅ Generator MCB
✅ Load MCB
✅ Factory / Lighting / Motor / Other Loads
✅ Proper Phase & Neutral Wiring

▶️ Electrical Circuit Diagram

🏭 5S পদ্ধতি: ইন্ডাস্ট্রিয়াল ফ্যাক্টরিতে কর্মদক্ষতা, নিরাপত্তা ও উৎপাদনশীলতা বৃদ্ধির কার্যকর উপায়

বর্তমান শিল্পকারখানায় উৎপাদনশীলতা বৃদ্ধি, কর্মপরিবেশ উন্নয়ন, মেশিনের সঠিক রক্ষণাবেক্ষণ এবং কর্মীদের নিরাপত্তা নিশ্চিত করতে 5S Methodology অত্যন্ত গুরুত্বপূর্ণ একটি ব্যবস্থাপনা পদ্ধতি। বিশেষ করে Printing & Packaging, Garments, Textile, Manufacturing এবং Engineering Maintenance বিভাগে 5S বাস্তবায়ন করলে কাজের মান ও দক্ষতা উল্লেখযোগ্যভাবে উন্নত করা সম্ভব।

✅ 5S কী?

5S হলো জাপানে উদ্ভূত একটি Workplace Organization পদ্ধতি, যার মাধ্যমে কর্মস্থলকে পরিষ্কার, সুশৃঙ্খল, নিরাপদ ও কার্যকর রাখা হয়। 5S-এর পাঁচটি ধাপ হলো:

🔹 ১. Seiri (সেইরি) — Sort (অপ্রয়োজনীয় জিনিস বাছাই)

কর্মস্থলে প্রয়োজনীয় ও অপ্রয়োজনীয় জিনিস আলাদা করাই এই ধাপের মূল উদ্দেশ্য।

কীভাবে বাস্তবায়ন করবেন?

- প্রয়োজনীয় ও অপ্রয়োজনীয় টুলস আলাদা করতে হবে।
- নষ্ট স্পেয়ার পার্টস ও অকেজো যন্ত্রপাতি শনাক্ত করতে হবে।
- মেশিনের পাশে শুধু প্রয়োজনীয় যন্ত্রাংশ ও উপকরণ রাখতে হবে।
- অপ্রয়োজনীয় মালামাল সরিয়ে কর্মস্থল খালি রাখতে হবে।

উদাহরণ: Maintenance Workshop-এ ব্যবহৃত ও অব্যবহৃত Bearing, Bolt, Nut, Belt এবং Tools আলাদা করে সংরক্ষণ করা।

🔹 ২. Seiton (সেইতোন) — Set in Order (সুশৃঙ্খলভাবে সাজানো)

প্রতিটি জিনিস নির্দিষ্ট স্থানে রাখা, যাতে প্রয়োজনের সময় দ্রুত খুঁজে পাওয়া যায়।

কীভাবে বাস্তবায়ন করবেন?

- প্রতিটি টুলসের জন্য নির্দিষ্ট স্থান নির্ধারণ করতে হবে।
- Tool Board-এ টুলসের নাম বা আকৃতি অনুযায়ী চিহ্ন দিতে হবে।
- Spare Parts Rack-এ পার্টসের নাম, কোড ও অবস্থান উল্লেখ করতে হবে।
- Walkway, Emergency Exit ও Electrical Panel-এর সামনে বাধামুক্ত জায়গা রাখতে হবে।
- প্রয়োজন অনুযায়ী লেবেল ও ফ্লোর মার্কিং ব্যবহার করতে হবে।

উদাহরণ: Multimeter, Spanner, Screwdriver ও Bearing Puller নির্দিষ্ট স্থানে রাখলে Maintenance-এর সময় অপচয় কমে।

🔹 ৩. Seiso (সেইসো) — Shine (পরিষ্কার-পরিচ্ছন্নতা)

কর্মস্থল, মেশিন ও যন্ত্রপাতি পরিষ্কার রাখা এবং পরিষ্কার করার সময় সম্ভাব্য ত্রুটি শনাক্ত করা।

কীভাবে বাস্তবায়ন করবেন?

- প্রতিদিন মেশিনের নির্ধারিত অংশ পরিষ্কার করতে হবে।
- Oil Leakage, Grease Leakage ও Air Leakage পরীক্ষা করতে হবে।
- Motor, Fan Cover, Sensor ও Machine Surface পরিষ্কার রাখতে হবে।
- মেঝেতে পড়ে থাকা তেল, ধুলো ও বর্জ্য নিরাপদে অপসারণ করতে হবে।
- পরিষ্কার করার সময় অস্বাভাবিক শব্দ, ঢিলা Bolt বা ক্ষয়প্রাপ্ত অংশ শনাক্ত করতে হবে।

উদাহরণ: নিয়মিত মেশিন পরিষ্কার করার সময় Gearbox-এর Oil Leakage শনাক্ত করে বড় ধরনের Breakdown প্রতিরোধ করা সম্ভব।

⚠️ নিরাপত্তা: মেশিন পরিষ্কার বা রক্ষণাবেক্ষণের আগে প্রয়োজন অনুযায়ী Lockout/Tagout (LOTO) অনুসরণ করতে হবে। চলন্ত মেশিনে হাত দিয়ে পরিষ্কার করা যাবে না।

🔹 ৪. Seiketsu (সেইকেতসু) — Standardize (মান নির্ধারণ ও বজায় রাখা)

প্রথম তিনটি S-এর কার্যক্রম নিয়মিত বজায় রাখার জন্য নির্দিষ্ট নিয়ম, চেকলিস্ট ও মানদণ্ড তৈরি করা।

কীভাবে বাস্তবায়ন করবেন?

- Daily Cleaning Checklist তৈরি করতে হবে।
- Machine Inspection Checklist ব্যবহার করতে হবে।
- Tool Storage ও Spare Parts Labeling-এর মান নির্ধারণ করতে হবে।
- দায়িত্বপ্রাপ্ত কর্মী ও কাজের সময় নির্ধারণ করতে হবে।
- Visual Management, ছবি ও নির্দেশনামূলক সাইন ব্যবহার করতে হবে।

উদাহরণ: প্রতিটি মেশিনের জন্য দৈনিক Inspection Checklist তৈরি করা, যেখানে Cleaning, Leakage, Abnormal Noise ও Safety Guard-এর অবস্থা যাচাই করা হবে।

🔹 ৫. Shitsuke (শিৎসুকে) — Sustain (শৃঙ্খলা ও অভ্যাস গড়ে তোলা)

5S-কে একদিনের কার্যক্রম হিসেবে নয়, বরং প্রতিদিনের কাজের অভ্যাস হিসেবে প্রতিষ্ঠা করা।

কীভাবে বাস্তবায়ন করবেন?

- নিয়মিত 5S Training পরিচালনা করতে হবে।
- সাপ্তাহিক বা মাসিক 5S Audit করতে হবে।
- কর্মীদের দায়িত্ব ও জবাবদিহিতা নিশ্চিত করতে হবে।
- Audit-এর ফলাফল অনুযায়ী Corrective Action নিতে হবে।
- ভালো পারফরম্যান্সের জন্য কর্মীদের উৎসাহিত করতে হবে।

উদাহরণ: Engineering Department-এর প্রতিটি কর্মী কাজ শেষে Tools নির্দিষ্ট স্থানে রাখবেন এবং নিজের Workstation পরিষ্কার করে শিফট হ্যান্ডওভার দেবেন।

━━━━━━━━━━━━━━━━━━

⚙️ Engineering & Maintenance Department-এ 5S-এর গুরুত্ব

একটি শিল্পকারখানার Engineering Department-এ 5S বাস্তবায়নের মাধ্যমে—

✅ Maintenance-এর সময় কমানো যায়।

✅ Spare Parts ও Tools দ্রুত খুঁজে পাওয়া যায়।

✅ মেশিনের Breakdown ও অপ্রত্যাশিত বন্ধ থাকার সময় কমাতে সহায়তা করে।

✅ Oil Leakage, Loose Connection ও অন্যান্য ত্রুটি দ্রুত শনাক্ত করা যায়।

✅ কর্মীদের দুর্ঘটনার ঝুঁকি কমাতে সাহায্য করে।

✅ Housekeeping ও কর্মপরিবেশ উন্নত হয়।

✅ উৎপাদনশীলতা এবং কাজের মান বৃদ্ধি পায়।

✅ Preventive Maintenance কার্যক্রম আরও কার্যকর হয়।

📋 একটি কার্যকর 5S Audit Checklist

☑️ অপ্রয়োজনীয় মালামাল সরানো হয়েছে কি না।

☑️ Tools ও Spare Parts নির্ধারিত স্থানে আছে কি না।

☑️ Machine ও Floor পরিষ্কার আছে কি না।

☑️ Oil Leakage বা অন্য কোনো অস্বাভাবিকতা আছে কি না।

☑️ Emergency Exit ও Electrical Panel-এর সামনে জায়গা খালি আছে কি না।

☑️ Safety Guard ও Warning Sign ঠিক আছে কি না।

☑️ Daily Checklist পূরণ করা হয়েছে কি না।

☑️ পূর্ববর্তী Audit-এর Corrective Action সম্পন্ন হয়েছে কি না।

📌 উপসংহার

5S শুধু পরিষ্কার-পরিচ্ছন্নতার একটি পদ্ধতি নয়; এটি একটি উন্নত কর্মসংস্কৃতি গড়ে তোলার প্রক্রিয়া। একটি সফল শিল্পকারখানা গড়তে Management থেকে শুরু করে Operator, Technician ও Engineer—সবার সক্রিয় অংশগ্রহণ প্রয়োজন।

“A Place for Everything, and Everything in Its Place.”

অর্থাৎ, প্রতিটি জিনিসের জন্য নির্দিষ্ট স্থান থাকবে এবং প্রতিটি জিনিস তার নির্ধারিত স্থানেই থাকবে।

🏭 Implement 5S Today — Build a Safer, Cleaner & More Productive Workplace!

🚀 Hello Everyone! Welcome to My Profile 👋

A Passionate professional in the Flexible Printing & Packaging Industry.

I believe in continuous learning, professional growth, building meaningful connections and turning challenges into opportunities. 💼

✨ My Interests:
🏭 Flexible Printing & Packaging
📈 Professional & Personal Development
🤝 Networking & Knowledge Sharing
🎯 Learning New Skills & Achieving Goals

I’m excited to be part of this community, connect with like-minded people, share experiences and learn from others.

Let’s connect, grow and succeed together! 🤝🌟

#ShaheenIslam #ProfessionalJourney #FlexiblePackaging #Networking #GrowthMindset
See less

Engineers & Technical Professionals — Welcome to RaFi Bhai!
আপনার Engineering Knowledge, Career ও Professional Networking—সবকিছু এখন একটি প্ল্যাটফর্মে।

🌐 Social — Connect & Share
📚 Blog — Read & Share Technical Knowledge
💬 Messages — Connect & Communicate
💼 Jobs — Find Engineering Jobs & Opportunities
🛒 Marketplace — Buy & Sell Engineering Products & Services
👍 Like • Comment • Share — Engage with the Community

এটি শুধু একটি Social Platform নয়—এটি Engineers ও Technical Professionals-দের জন্য একটি Complete Engineering Community.

👉 Join the Community Today
🔗

rafibhaibd.comrafibhaibd.com🔗 Visit Website ↗

RaFi Bhai — Learn • Share • Connect • Grow

#RaFiBhai #EngineeringCommunity #Engineers #TechnicalProfessionals #Engineering #PLC #Electrical #Automation

🔥 শিল্পকারখানায় ফায়ার সেফটির গুরুত্ব ও আমাদের দায়িত্ব 🏭

শিল্পকারখানায় অগ্নিনিরাপত্তা (Fire Safety) শুধু একটি নিয়ম বা আনুষ্ঠানিকতা নয়; এটি মানুষের জীবন রক্ষা, প্রতিষ্ঠানের সম্পদ সংরক্ষণ এবং নিরাপদ কর্মপরিবেশ নিশ্চিত করার অন্যতম প্রধান শর্ত।

একটি ছোট বৈদ্যুতিক শর্ট সার্কিট, যন্ত্রপাতির অতিরিক্ত তাপ, ওয়েল্ডিংয়ের স্ফুলিঙ্গ কিংবা দাহ্য পদার্থের অসতর্ক ব্যবহার থেকে ভয়াবহ অগ্নিকাণ্ডের সৃষ্টি হতে পারে। এর ফলে প্রাণহানি, মূল্যবান যন্ত্রপাতির ক্ষতি, উৎপাদন বন্ধ এবং প্রতিষ্ঠানের দীর্ঘমেয়াদি আর্থিক ক্ষতি হতে পারে।

তাই প্রতিটি শিল্পপ্রতিষ্ঠানে ফায়ার সেফটিকে সর্বোচ্চ গুরুত্ব দেওয়া অত্যন্ত জরুরি।

🔹 ১. মানুষের জীবন রক্ষা (Protection of Human Life)

ফায়ার সেফটির সবচেয়ে গুরুত্বপূর্ণ উদ্দেশ্য হলো কর্মীদের জীবন রক্ষা করা। কার্যকর ফায়ার অ্যালার্ম, পর্যাপ্ত জরুরি নির্গমনপথ, সঠিক নির্দেশনামূলক সাইন এবং নিয়মিত ফায়ার ড্রিল অগ্নিকাণ্ডের সময় দ্রুত ও নিরাপদে কর্মীদের সরিয়ে নিতে সাহায্য করে।

🔹 ২. বৈদ্যুতিক ও যান্ত্রিক নিরাপত্তা (Electrical & Mechanical Safety)

শিল্পকারখানায় বৈদ্যুতিক প্যানেল, মোটর, কম্প্রেসার, হিটার, ড্রায়ার এবং বিভিন্ন উৎপাদন মেশিন থেকে অগ্নিকাণ্ডের ঝুঁকি তৈরি হতে পারে।

নিয়মিত Preventive Maintenance, সঠিক আর্থিং, ওভারলোড সুরক্ষা, কেবলের অবস্থা পরীক্ষা এবং যন্ত্রপাতির অস্বাভাবিক তাপমাত্রা শনাক্ত করার মাধ্যমে অনেক ঝুঁকি প্রতিরোধ করা সম্ভব।

একজন ইঞ্জিনিয়ারের দায়িত্ব হলো সম্ভাব্য ত্রুটি আগেই শনাক্ত করা এবং বড় দুর্ঘটনা ঘটার আগেই প্রয়োজনীয় ব্যবস্থা গ্রহণ করা।

🔹 ৩. অগ্নিনির্বাপণ সরঞ্জামের কার্যকারিতা (Firefighting Equipment)

প্রতিটি কারখানায় ঝুঁকি অনুযায়ী Fire Extinguisher, Fire Alarm, Smoke Detector, Fire Hydrant, Fire Pump এবং Sprinkler System-এর মতো উপযুক্ত অগ্নিনিরাপত্তা ব্যবস্থা থাকা প্রয়োজন।

শুধু সরঞ্জাম স্থাপন করলেই দায়িত্ব শেষ হয় না। এগুলোর নিয়মিত পরিদর্শন, রক্ষণাবেক্ষণ এবং প্রয়োজনীয় কার্যকারিতা পরীক্ষা নিশ্চিত করতে হবে।

🔹 ৪. জরুরি নির্গমনপথ ও ফায়ার ড্রিল (Emergency Evacuation)

অগ্নিকাণ্ডের সময় আতঙ্ক ও ধোঁয়া পরিস্থিতিকে আরও বিপজ্জনক করে তুলতে পারে। তাই Emergency Exit, সিঁড়ি ও করিডর সবসময় বাধামুক্ত রাখতে হবে।

নিয়মিত Fire Drill-এর মাধ্যমে কর্মীদের অ্যালার্মের সংকেত বোঝা, নিরাপদ পথে বের হওয়া এবং নির্ধারিত Assembly Point-এ উপস্থিত হওয়ার প্রশিক্ষণ দিতে হবে।

🔹 ৫. দাহ্য পদার্থের নিরাপদ ব্যবস্থাপনা (Flammable Material Management)

প্লাস্টিক, পলিথিন, কাগজ, কার্টন, তেল, সলভেন্ট ও বিভিন্ন রাসায়নিক পদার্থ ব্যবহৃত হয় এমন কারখানায় অগ্নিঝুঁকি তুলনামূলক বেশি হতে পারে।

এসব পদার্থ নির্ধারিত স্থানে নিরাপদে সংরক্ষণ, আগুনের উৎস থেকে দূরে রাখা এবং Hot Work Permit পদ্ধতি অনুসরণ করা অত্যন্ত গুরুত্বপূর্ণ।

🔹 ৬. উৎপাদন ও আর্থিক ক্ষতি প্রতিরোধ (Production & Financial Protection)

অগ্নিকাণ্ডের কারণে উৎপাদন বন্ধ হয়ে গেলে প্রতিষ্ঠানের অর্ডার ডেলিভারি, ব্যবসায়িক সুনাম এবং আর্থিক স্থিতিশীলতা ক্ষতিগ্রস্ত হতে পারে।

কার্যকর ফায়ার সেফটি ব্যবস্থা দুর্ঘটনার ঝুঁকি কমায়, উৎপাদনের ধারাবাহিকতা বজায় রাখতে সাহায্য করে এবং প্রতিষ্ঠানের মূল্যবান সম্পদ সুরক্ষিত রাখে।

🔹 ৭. প্রশিক্ষণ ও নিরাপত্তার সংস্কৃতি (Safety Awareness & Culture)

ফায়ার সেফটি শুধু Safety Department-এর দায়িত্ব নয়। Production, Electrical, Mechanical, Maintenance, Administration এবং প্রতিষ্ঠানের প্রত্যেক কর্মীর এ বিষয়ে সচেতন থাকা প্রয়োজন।

প্রত্যেক কর্মীকে জানতে হবে আগুন লাগলে কী করতে হবে, কীভাবে অ্যালার্ম দিতে হবে, কোথায় যেতে হবে এবং কখন নিরাপদ দূরত্বে সরে যেতে হবে।

🔹 ৮. আইন ও নিরাপত্তা বিধিমালা অনুসরণ (Regulatory Compliance)

শিল্পকারখানায় প্রযোজ্য অগ্নিনিরাপত্তা আইন, ভবনবিধি এবং সংশ্লিষ্ট কর্তৃপক্ষের নির্দেশনা অনুসরণ করতে হবে। নিয়মিত পরিদর্শন, যথাযথ রক্ষণাবেক্ষণ, প্রশিক্ষণ এবং নথিপত্র সংরক্ষণ একটি কার্যকর নিরাপত্তা ব্যবস্থাপনার অংশ।

🎯 আমাদের করণীয় কী?

✅ নিয়মিত Fire Safety Inspection করা।
✅ সম্ভাব্য ঝুঁকি চিহ্নিত করে দ্রুত ব্যবস্থা নেওয়া।
✅ ফায়ার অ্যালার্ম ও অগ্নিনির্বাপক সরঞ্জাম সচল রাখা।
✅ Emergency Exit সবসময় বাধামুক্ত রাখা।
✅ কর্মীদের নিয়মিত প্রশিক্ষণ ও Fire Drill পরিচালনা করা।
✅ প্রতিটি দুর্ঘটনা ও Near Miss থেকে শিক্ষা নিয়ে নিরাপত্তাব্যবস্থা উন্নত করা।

💡 আমার উপলব্ধি:

একটি সফল শিল্পপ্রতিষ্ঠানের সাফল্য শুধু উৎপাদনের পরিমাণ বা মুনাফা দিয়ে পরিমাপ করা যায় না; কর্মীরা কতটা নিরাপদ পরিবেশে কাজ করছেন, সেটিও সমান গুরুত্বপূর্ণ।

মনে রাখতে হবে, একটি দুর্ঘটনা কয়েক সেকেন্ডে ঘটতে পারে, কিন্তু তার ক্ষতি কাটিয়ে উঠতে বছরের পর বছর লেগে যেতে পারে।

তাই আসুন, অবহেলা নয়—সচেতনতা গড়ে তুলি; দুর্ঘটনার অপেক্ষা নয়—প্রতিরোধে গুরুত্ব দিই।

🔥 “নিরাপত্তা সবার দায়িত্ব, প্রতিরোধই সর্বোত্তম সুরক্ষা।”

Safety First, Production Next, Everyone Home Safe!

ফ্যাক্টরিতে জেনারেটর ও চিলারের কার্যক্ষমতা বজায় রাখতে কুলিং টাওয়ার অত্যন্ত গুরুত্বপূর্ণ। এটি জেনারেটরের ইঞ্জিন কুলিং সিস্টেম এবং চিলারের কনডেনসার থেকে অতিরিক্ত তাপ অপসারণ করে নির্ধারিত তাপমাত্রা বজায় রাখে।

ফলে জেনারেটরের ওভারহিটিং রোধ হয় এবং চিলারের কুলিং দক্ষতা বৃদ্ধি পায়। পাশাপাশি জ্বালানি ও বিদ্যুৎ খরচ কমাতে, যন্ত্রপাতির আয়ুষ্কাল বাড়াতে এবং নিরবচ্ছিন্ন উৎপাদন নিশ্চিত করতে সহায়তা করে।

Cooling Tower-এর Ideal Cooling Range সাধারণত 5-10°C এবং Approach 3-5°C ধরা হয়।

ভালো Thermal Performance-এর জন্য Cooling Tower Efficiency সাধারণত 70-85% একটি গ্রহণযোগ্য Benchmarkı

Lower Approach এবং Higher Cooling Efficiency উন্নত Cooling Performance নির্দেশ করে

অ্যাপ্রোচ হলো আউটলেট পানির তাপমাত্রা ও পরিবেশের Wet Bulb Temperature-এর পার্থক্য, যার ভালো ডিজাইন মান সাধারণত ৩-৫০০।

অ্যাপ্রোচ যত কম, কুলিং টাওয়ারের শীতলীকরণ কার্যক্ষমতা তত ভালো।

কুলিং টাওয়ার এফিশিয়েন্সি = [রেঞ্জ (রেঞ্জ + অ্যাপ্রোচ)] × ১০০%, যা আদর্শ সর্বোচ্চ কুলিং এর তুলনায় প্র্যাকটিক্যাল কুলিং নির্দেশ করে

Cooling Tower Efficiency কম হলে Cooling Water Outlet Temperature বৃদ্ধি পায় এবং Heat Rejection Capacity কমে যায়।

ফলে Generator-এর Engine Overheating, Derating ও Fuel Consumption বৃদ্ধির ঝুঁকি তৈরি হয়।

অন্যদিকে Chiller-এর Condensing Pressure ও Compressor Power Consumption বৃদ্ধি পেয়ে COP কমে যায়। এতে সামগ্রিক Energy Efficiency হ্রাস, Operating Cost বৃদ্ধি এবং Equipment Breakdown-এর ঝুঁকি তৈরি হয়।

Cooling Tower-এর ১০টি Energy Efficiency Measures
১. VFD Installation: Cooling Tower Fan-এর Speed Heat Load অনুযায়ী Control করে Power Consumption কমানো।

২. Approach Optimization: Design Approach বজায় রেখে

Cooling Performance উন্নত করা।

৩. Cooling Water Temperature Control: Chiller ও Generator-এর Recommended Temperature Setpoint বজায় রাখা।

8. Fill Media Cleaning: Fill-এর Scaling ও Fouling দূর করে Heat Transfer Efficiency বৃদ্ধি করা।

৫. Water Flow Optimization: Design অনুযায়ী Water Flow Rate ও Uniform Distribution নিশ্চিত করা।

৬. Fan Blade Optimization: Fan Blade Pitch, Alignment ও Balance ঠিক রেখে Airflow Efficiency বৃদ্ধি করা।

৭. Pump Efficiency Improvement: High-Efficiency Pump ও

VFD ব্যবহার করে Pumping Energy কমানো।

Water Treatment: Proper Chemical Dosing

৮. Blowdown ও COC Control করে Scaling ও Corrosion প্রতিরোধ করা।

৯. Airflow Optimization: Air Inlet Blockage ও Hot Air Recirculation প্রতিরোধ করে Cooling Efficiency বৃদ্ধি করা।

১০. Regular Performance Monitoring: Range, Approach, WBT, Fan Power ও Pump Power নিয়মিত Monitor করে Energy Loss শনাক্ত করা।

Flexible Printing & Packaging – Process Flow Chart

From Raw Material Inspection to Finished Goods Delivery, every step plays a vital role in ensuring product quality, consistency and customer satisfaction.

Our process follows a systematic workflow with Quality Control (QC) checks at every stage to ensure the right quality, proper process control and reliable packaging solutions.

Our Process Flow:
RM Receiving & Inspection → Printing → Curing → Inspection → Lamination → Curing → Rewinding → Slitting → Pouch Making → Storage → Finished Goods Delivery.

Our Commitment: Quality at Every Step, Excellence in Every Pack!

#FlexiblePackaging #RotogravurePrinting #QualityControl #ProcessFlow #PackagingIndustry #ContinuousImprovement

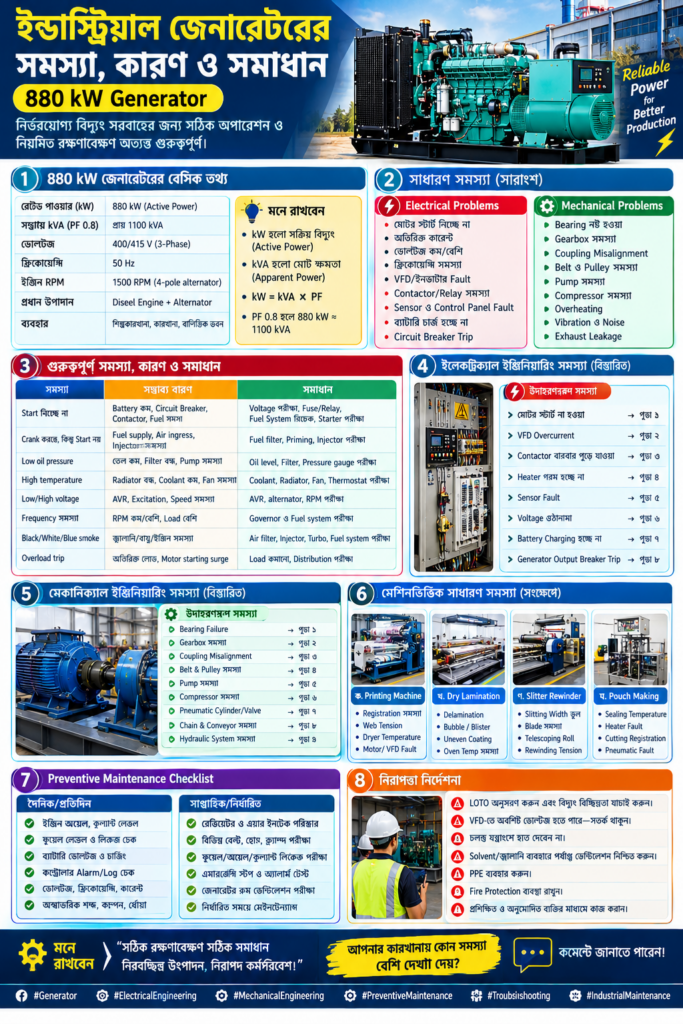

⚡ জেনারেটর (GENERATOR) কী? কীভাবে কাজ করে? | বিস্তারিত আলোচনা

🏭 জেনারেটর কী?

জেনারেটর হলো এমন একটি যন্ত্র, যা যান্ত্রিক শক্তিকে বৈদ্যুতিক শক্তিতে রূপান্তর করে। শিল্পকারখানায় বিদ্যুৎ সরবরাহ বন্ধ হয়ে গেলে উৎপাদন সচল রাখতে জেনারেটর গুরুত্বপূর্ণ ভূমিকা পালন করে।

বিশেষ করে Printing & Packaging Factory, Garments Factory, Textile Mill এবং অন্যান্য শিল্পপ্রতিষ্ঠানে Generator একটি গুরুত্বপূর্ণ Power Backup System।

🔹 ১. জেনারেটর কীভাবে কাজ করে? (Working Principle)

জেনারেটর মূলত Electromagnetic Induction নীতিতে কাজ করে।

✅ Step 1: Fuel Supply
Fuel Tank থেকে ডিজেল Fuel Filter-এর মাধ্যমে ইঞ্জিনে সরবরাহ করা হয়।

✅ Step 2: Engine Operation
Diesel Engine-এ জ্বালানি দহনের ফলে শক্তি তৈরি হয় এবং Crankshaft ঘুরতে থাকে।

✅ Step 3: Alternator Rotation
ইঞ্জিনের ঘূর্ণনশক্তি Coupling-এর মাধ্যমে Alternator-এ পৌঁছায় এবং Rotor ঘুরতে থাকে।

✅ Step 4: Electricity Generation
Rotor-এর চৌম্বক ক্ষেত্রের পরিবর্তনের ফলে Stator Winding-এ AC Voltage উৎপন্ন হয়।

✅ Step 5: Voltage & Frequency Control
AVR (Automatic Voltage Regulator) ভোল্টেজ নিয়ন্ত্রণে সাহায্য করে এবং Engine Governor ইঞ্জিনের গতি নিয়ন্ত্রণ করে Frequency স্থিতিশীল রাখে।

✅ Step 6: Power Supply
Circuit Breaker, Protection System ও Distribution Panel-এর মাধ্যমে বৈদ্যুতিক লোডে বিদ্যুৎ সরবরাহ করা হয়।

🔹 ২. জেনারেটরের প্রধান প্রকারভেদ

🔸 Diesel Generator: ডিজেল ইঞ্জিনের সাহায্যে বিদ্যুৎ উৎপন্ন করে। শিল্পকারখানায় বহুল ব্যবহৃত।

🔸 Petrol Generator: পেট্রোল জ্বালানিতে চলে। সাধারণত ছোট লোড ও অস্থায়ী বিদ্যুৎ সরবরাহে ব্যবহৃত হয়।

🔸 Gas Generator: প্রাকৃতিক গ্যাস বা উপযুক্ত গ্যাসীয় জ্বালানিতে চলে।

🔸 Portable Generator: সহজে এক স্থান থেকে অন্য স্থানে নেওয়া যায়।

🔸 Standby Generator: বিদ্যুৎ সরবরাহ বন্ধ হলে বিকল্প বিদ্যুৎ সরবরাহের জন্য ব্যবহৃত হয়।

🔹 ৩. জেনারেটরের গুরুত্বপূর্ণ পার্টস ও কাজ

⚙️ Diesel Engine: যান্ত্রিক শক্তি উৎপন্ন করে।

⚙️ Alternator: যান্ত্রিক শক্তিকে বৈদ্যুতিক শক্তিতে রূপান্তর করে।

⚙️ AVR: উৎপন্ন ভোল্টেজ নিয়ন্ত্রণে সাহায্য করে।

⚙️ Governor: ইঞ্জিনের গতি নিয়ন্ত্রণ করে।

⚙️ Fuel System: জ্বালানি সংরক্ষণ ও সরবরাহ করে।

⚙️ Lubrication System: চলমান যন্ত্রাংশে ঘর্ষণ ও ক্ষয় কমায়।

⚙️ Cooling System: ইঞ্জিনের তাপমাত্রা নিয়ন্ত্রণ করে।

⚙️ Starting Battery: ইঞ্জিন স্টার্ট করতে প্রয়োজনীয় বৈদ্যুতিক শক্তি সরবরাহ করে।

⚙️ Radiator: Coolant-এর তাপ অপসারণে সাহায্য করে।

⚙️ Air Filter: ইঞ্জিনে প্রবেশ করা বাতাসের ধুলাবালি আটকায়।

⚙️ Control Panel: Voltage, Frequency, Current, Running Hours এবং বিভিন্ন Alarm পর্যবেক্ষণ করে।

⚙️ Circuit Breaker: উপযুক্ত সুরক্ষা ব্যবস্থার মাধ্যমে বৈদ্যুতিক সার্কিট বিচ্ছিন্ন করতে সাহায্য করে।

🔹 ৪. জেনারেটরের গুরুত্বপূর্ণ Operating Parameters

📌 Voltage: বৈদ্যুতিক বিভব পার্থক্য।

📌 Frequency: AC বিদ্যুতের কম্পাঙ্ক। বাংলাদেশে সাধারণত ৫০ Hz।

📌 Current: লোডে প্রবাহিত বৈদ্যুতিক কারেন্ট।

📌 RPM: ইঞ্জিন বা Rotor-এর ঘূর্ণন গতি।

📌 Power Factor (PF): Active Power ও Apparent Power-এর অনুপাত।

📌 Load (%): জেনারেটরের রেটেড ক্ষমতার তুলনায় ব্যবহৃত লোড।

📌 Engine Temperature: ইঞ্জিনের তাপমাত্রা।

📌 Oil Pressure: ইঞ্জিনের লুব্রিকেটিং অয়েলের চাপ।

📌 Battery Voltage: স্টার্টিং ব্যাটারির ভোল্টেজ।

📌 Fuel Consumption: নির্দিষ্ট সময়ে ব্যবহৃত জ্বালানির পরিমাণ।

🔹 ৫. 800 kW ও 860 kW জেনারেটর সম্পর্কে

শিল্পকারখানায় 800 kW বা 860 kW ক্ষমতার জেনারেটর বড় ধরনের বৈদ্যুতিক লোড পরিচালনায় ব্যবহৃত হতে পারে।

তবে মনে রাখতে হবে:

✅ kW হলো Active Power-এর একক।

✅ kVA হলো Apparent Power-এর একক।

✅ kW = kVA × Power Factor

উদাহরণস্বরূপ, Power Factor 0.8 হলে:

• 800 kVA × 0.8 = 640 kW

• 1000 kVA × 0.8 = 800 kW

⚠️ জেনারেটরের Nameplate Rating, Power Factor এবং প্রস্তুতকারকের নির্দেশনা দেখে প্রকৃত ক্ষমতা নির্ধারণ করতে হবে।

🔹 ৬. Generator Preventive Maintenance

জেনারেটর দীর্ঘদিন সচল রাখতে নিয়মিত Preventive Maintenance অত্যন্ত গুরুত্বপূর্ণ।

🔧 Engine Oil Level ও Oil Pressure পরীক্ষা করা।

🔧 Coolant Level এবং Cooling System পরীক্ষা করা।

🔧 Air Filter পরিষ্কার বা প্রয়োজন অনুযায়ী পরিবর্তন করা।

🔧 Fuel Filter ও Fuel Leakage পরীক্ষা করা।

🔧 Battery Voltage, Terminal ও Charging System পরীক্ষা করা।

🔧 Radiator এবং Cooling Fan পরিষ্কার রাখা।

🔧 Belt, Hose, Coupling ও Mounting পরীক্ষা করা।

🔧 Alternator-এর অস্বাভাবিক শব্দ, Vibration ও অতিরিক্ত তাপ পরীক্ষা করা।

🔧 Voltage, Frequency, Current ও Load পর্যবেক্ষণ করা।

🔧 Generator Running Hours ও Fuel Consumption রেকর্ড রাখা।

🔧 নির্ধারিত সময় অনুযায়ী Load Test ও Protection System পরীক্ষা করা।

🔧 Maintenance Logbook-এ প্রতিটি সার্ভিস ও ত্রুটির বিবরণ সংরক্ষণ করা।

🔹 ৭. জেনারেটরের সাধারণ সমস্যা ও সম্ভাব্য কারণ

❌ Generator Start হচ্ছে না: Battery দুর্বল, Fuel Supply সমস্যা, Starter বা Control System-এর ত্রুটি।

❌ Voltage কম বা বেশি: AVR, Excitation System, Speed অথবা অতিরিক্ত লোডের সমস্যা।

❌ Frequency কম: ইঞ্জিনের RPM কমে যাওয়া, Fuel Supply সমস্যা বা অতিরিক্ত লোড।

❌ Engine Overheating: Coolant কম, Radiator Blockage, Cooling Fan সমস্যা বা অতিরিক্ত লোড।

❌ Low Oil Pressure Alarm: Oil Level কম, Oil Filter Blockage, Oil Pump বা সংশ্লিষ্ট সিস্টেমের ত্রুটি।

❌ Generator Overload: সংযুক্ত লোড রেটেড ক্ষমতার বেশি হওয়া অথবা বড় মোটরের Starting Current।

❌ Battery Discharge: Battery দুর্বল, Charging Alternator বা Charger সমস্যা।

❌ অস্বাভাবিক শব্দ ও Vibration: Loose Mounting, Bearing Damage, Misalignment বা অন্যান্য Mechanical সমস্যা।

📌 একই লক্ষণের একাধিক কারণ থাকতে পারে। সঠিক Diagnosis ছাড়া কোনো পার্টস পরিবর্তন করা উচিত নয়।

🔹 ৮. Generator Start, Stop ও Changeover

▶️ Starting: Pre-start Inspection, Oil ও Coolant Level, Battery এবং Fuel System পরীক্ষা করে প্রস্তুতকারকের SOP অনুযায়ী জেনারেটর স্টার্ট করতে হয়।

▶️ Monitoring: Voltage, Frequency, Current, Oil Pressure, Coolant Temperature ও Load পর্যবেক্ষণ করতে হয়।

▶️ Stopping: লোড বিচ্ছিন্ন করে প্রস্তুতকারকের নির্দেশনা অনুযায়ী প্রয়োজন হলে No-load Cooling Period শেষে জেনারেটর বন্ধ করতে হয়।

▶️ Changeover: বিদ্যুৎ চলে গেলে ATS বা অনুমোদিত Changeover System-এর মাধ্যমে Generator Supply চালু করা হয়। Utility Supply ফিরে এলে নির্ধারিত Interlock ও Synchronization ব্যবস্থা অনুসরণ করে পুনরায় পরিবর্তন করা হয়।

⚠️ Utility ও Generator Supply কখনো অননুমোদিতভাবে একসঙ্গে যুক্ত করা যাবে না।

🔹 ৯. Generator Maintenance-এ Safety

🛑 Maintenance-এর আগে উপযুক্ত Isolation ও Lockout/Tagout (LOTO) অনুসরণ করতে হবে।

🛑 চলন্ত ইঞ্জিন, গরম Radiator Cap, Hot Surface এবং ঘূর্ণায়মান যন্ত্রাংশ থেকে সতর্ক থাকতে হবে।

🛑 ব্যাটারি ও বৈদ্যুতিক টার্মিনালে কাজ করার সময় উপযুক্ত PPE ব্যবহার করতে হবে।

🛑 Exhaust Gas-এর মধ্যে থাকা বিষাক্ত Carbon Monoxide থেকে সুরক্ষার জন্য পর্যাপ্ত বায়ুচলাচল নিশ্চিত করতে হবে।

🛑 Electrical Protection, Earthing ও Circuit Breaker নিয়মিত পরীক্ষা করতে হবে।

🛑 ATS, Synchronizing Panel ও High-Voltage System-এ কেবল প্রশিক্ষিত ও অনুমোদিত ব্যক্তির মাধ্যমে কাজ করাতে হবে।

🎯 উপসংহার

একটি শিল্পকারখানার নিরবচ্ছিন্ন উৎপাদন বজায় রাখতে জেনারেটরের সঠিক Operation, Preventive Maintenance, Load Management এবং Troubleshooting অত্যন্ত গুরুত্বপূর্ণ। নিয়মিত রক্ষণাবেক্ষণ ও সঠিক পরিচালনার মাধ্যমে Breakdown কমানো, নিরাপত্তা নিশ্চিত করা এবং উৎপাদন সচল রাখা সম্ভব।

⚙️ এয়ার কম্প্রেসার (AIR COMPRESSOR) কীভাবে কাজ করে? | বিস্তারিত আলোচনা

🏭 কম্প্রেসার কী?

কম্প্রেসার হলো একটি যান্ত্রিক যন্ত্র, যা বাতাস বা গ্যাসকে সংকুচিত করে তার চাপ বৃদ্ধি করে। শিল্পকারখানায় বিভিন্ন Pneumatic Machine, Cylinder, Air Gun, Packaging Machine, Printing Machine এবং Automation System পরিচালনার জন্য কম্প্রেসার গুরুত্বপূর্ণ ভূমিকা পালন করে।

🔹 ১. কম্প্রেসার কীভাবে কাজ করে? (Working Principle)

একটি সাধারণ Air Compressor মূলত নিচের ধাপগুলোতে কাজ করে:

✅ Step 1: Air Intake
বাইরের বাতাস Air Intake Filter-এর মাধ্যমে কম্প্রেসারের ভেতরে প্রবেশ করে। Air Filter বাতাসের ধুলাবালি ও অন্যান্য কণা আটকাতে সাহায্য করে।

✅ Step 2: Compression
Electric Motor কম্প্রেসারের Air End বা Compression Mechanism চালায়। Rotary Screw Compressor-এ দুটি Screw Rotor-এর সাহায্যে এবং Piston Compressor-এ পিস্টনের চলাচলের মাধ্যমে বাতাস সংকুচিত হয়। এর ফলে বাতাসের চাপ বৃদ্ধি পায়।

✅ Step 3: Cooling
বাতাস সংকুচিত হওয়ার সময় তাপমাত্রা বৃদ্ধি পায়। Aftercooler বা Cooling System গরম বাতাসকে ঠান্ডা করে। বাতাস ঠান্ডা হলে এর মধ্যে থাকা আর্দ্রতার একটি অংশ পানিতে পরিণত হয়।

✅ Step 4: Oil Separation
Oil-Injected Screw Compressor-এ সংকুচিত বাতাস থেকে Oil Separator-এর মাধ্যমে তেল আলাদা করা হয়। Oil-Free Compressor-এ বাতাস সংকোচনের প্রক্রিয়া ভিন্ন হয়।

✅ Step 5: Air Storage
Compressed Air Receiver Tank-এ বাতাস জমা রাখা হয়। এতে বাতাসের চাহিদা ওঠানামা করলে সিস্টেম স্থিতিশীল রাখতে সাহায্য হয়।

✅ Step 6: Air Supply
পরিশোধিত ও নিয়ন্ত্রিত চাপের বাতাস Air Filter, Regulator এবং প্রয়োজন অনুযায়ী অন্যান্য Air Treatment Equipment-এর মাধ্যমে বিভিন্ন মেশিনে সরবরাহ করা হয়।

🔹 ২. কম্প্রেসারের প্রধান প্রকারভেদ

🔸 Rotary Screw Compressor: বড় শিল্পকারখানায় দীর্ঘ সময় ধরে Compressed Air সরবরাহের জন্য বহুল ব্যবহৃত।

🔸 Piston Compressor: পিস্টনের সাহায্যে বাতাস সংকুচিত করে। ছোট ও মাঝারি কাজে ব্যবহৃত হয়।

🔸 Centrifugal Compressor: দ্রুত ঘূর্ণায়মান Impeller-এর সাহায্যে গ্যাসের বেগ বৃদ্ধি করে এবং চাপ তৈরি করে। বড় শিল্পপ্রতিষ্ঠানে ব্যবহৃত হয়।

🔸 Refrigeration Compressor: Refrigerator, Air Conditioner ও Refrigeration System-এ Refrigerant সংকুচিত করে সার্কুলেশন প্রক্রিয়ায় সহায়তা করে।

🔹 ৩. কম্প্রেসারের গুরুত্বপূর্ণ পার্টস ও কাজ

⚙️ Electric Motor — কম্প্রেসার চালানোর শক্তি সরবরাহ করে।

⚙️ Air Filter — বাতাসের ধুলাবালি আটকায়।

⚙️ Air End — বাতাস সংকুচিত করে।

⚙️ Oil Filter — লুব্রিকেটিং অয়েলের ময়লা ছেঁকে ফেলে।

⚙️ Oil Separator — Oil-Injected Screw Compressor-এ বাতাস থেকে তেল আলাদা করে।

⚙️ Air Cooler / Aftercooler — গরম বাতাস ঠান্ডা করে।

⚙️ Oil Cooler — কম্প্রেসারের তেলের তাপমাত্রা নিয়ন্ত্রণে সাহায্য করে।

⚙️ Air Receiver Tank — Compressed Air জমা রাখে।

⚙️ Pressure Sensor / Pressure Switch — চাপ পর্যবেক্ষণ ও নিয়ন্ত্রণ করে।

⚙️ Safety Valve — অতিরিক্ত চাপের ঝুঁকি থেকে সুরক্ষা দেয়।

⚙️ Drain Valve — জমে থাকা পানি ও কনডেনসেট বের করে।

⚙️ Control Panel — কম্প্রেসারের Start, Stop, Pressure ও বিভিন্ন Alarm নিয়ন্ত্রণ ও পর্যবেক্ষণে সাহায্য করে।

🔹 ৪. কম্প্রেসারের সাধারণ Operating Pressure

অনেক শিল্পকারখানায় Pneumatic System প্রায় ৬–৮ bar চাপে কাজ করে। তবে প্রকৃত Operating Pressure নির্ভর করে মেশিনের প্রয়োজন, কম্প্রেসারের ক্ষমতা এবং প্রস্তুতকারকের নির্দেশনার ওপর।

📌 ১ bar ≈ 14.5 PSI

• ৬ bar ≈ 87 PSI
• ৭ bar ≈ 101.5 PSI
• ৮ bar ≈ 116 PSI
• ১০ bar ≈ 145 PSI

⚠️ মেশিনের নির্ধারিত সীমার বাইরে কখনো Pressure Setting পরিবর্তন করা উচিত নয়।

🔹 ৫. কম্প্রেসারের Preventive Maintenance

একটি কম্প্রেসার দীর্ঘদিন সচল রাখতে নিয়মিত Preventive Maintenance অত্যন্ত গুরুত্বপূর্ণ।

🔧 Air Filter পরিষ্কার বা নির্ধারিত সময়ে পরিবর্তন করা।

🔧 Oil Level, Oil Quality ও Oil Leakage পরীক্ষা করা।

🔧 Oil Filter এবং Oil Separator প্রস্তুতকারকের নির্দেশনা অনুযায়ী পরিবর্তন করা।

🔧 Cooler পরিষ্কার রাখা এবং Cooling Fan পরীক্ষা করা।

🔧 Motor-এর Current, Voltage ও Operating Temperature পর্যবেক্ষণ করা।

🔧 Belt, Coupling, Bearing ও অস্বাভাবিক Vibration পরীক্ষা করা।

🔧 Air Leakage শনাক্ত করে মেরামত করা।

🔧 Receiver Tank-এর Condensate নিরাপদভাবে Drain করা।

🔧 Pressure Sensor, Safety Valve ও Alarm System পরীক্ষা করা।

🔧 Maintenance Logbook-এ প্রতিদিনের Pressure, Temperature, Running Hours ও Fault Record সংরক্ষণ করা।

🔹 ৬. কম্প্রেসারের সাধারণ সমস্যা ও সম্ভাব্য কারণ

❌ Pressure তৈরি হচ্ছে না: Air Leakage, Intake Filter Blockage, Valve বা Air End-এর সমস্যা।

❌ Compressor Overheating: Cooler নোংরা, Cooling Fan নষ্ট, Oil Level কম বা Ventilation দুর্বল।

❌ Motor Overload: অতিরিক্ত Mechanical Load, Voltage সমস্যা, Bearing Damage অথবা Air End-এ বাধা।

❌ বাতাসের সঙ্গে তেল আসছে: Oil Separator নষ্ট, অতিরিক্ত তেল বা ভুল Operating Condition।

❌ বারবার Load-Unload হচ্ছে: Air Leakage, বেশি ওঠানামা করা Air Demand, Receiver Capacity বা Control Setting-এর সমস্যা।

❌ অস্বাভাবিক শব্দ বা Vibration: Bearing Damage, Coupling Misalignment, Loose Mounting অথবা Air End-এর সমস্যা।

❌ Air Line-এ পানি জমছে: বাতাসের আর্দ্রতা, Drain Failure অথবা Air Dryer-এর সমস্যা।

📌 মনে রাখতে হবে, একই লক্ষণের একাধিক কারণ থাকতে পারে। সঠিক Diagnosis ছাড়া কোনো পার্টস পরিবর্তন করা উচিত নয়।

🔹 ৭. কম্প্রেসার রক্ষণাবেক্ষণে নিরাপত্তা

🛑 Maintenance করার আগে বিদ্যুৎ বিচ্ছিন্ন করে Lockout/Tagout (LOTO) অনুসরণ করতে হবে।

🛑 কাজ শুরুর আগে সিস্টেমের চাপ নিরাপদভাবে সম্পূর্ণ মুক্ত করতে হবে।

🛑 গরম Oil, Hot Surface এবং ঘূর্ণায়মান যন্ত্রাংশ থেকে সতর্ক থাকতে হবে।

🛑 Safety Valve কখনো বন্ধ বা নিষ্ক্রিয় করা যাবে না।

🛑 Electrical Panel ও Pressure System-এ প্রশিক্ষিত ব্যক্তির মাধ্যমে কাজ করাতে হবে।

🎯 উপসংহার

একটি শিল্পকারখানার নিরবচ্ছিন্ন উৎপাদন বজায় রাখতে Air Compressor-এর সঠিক Operation, Pressure Control, Preventive Maintenance এবং Troubleshooting অত্যন্ত গুরুত্বপূর্ণ। নিয়মিত রক্ষণাবেক্ষণ করলে অপ্রত্যাশিত Breakdown কমানো, Energy Consumption নিয়ন্ত্রণ এবং Machine Efficiency উন্নত করা সম্ভব।

বাংলাদেশের শিল্পকারখানায় Solar Power: প্রয়োজনটা কোথায়?

শিল্পকারখানায় Solar Power নিয়ে আলোচনা হলে আমরা সাধারণত বলি, Solar বিদ্যুৎ বিল কমায়।
কিন্তু একজন Engineer বা Factory Management-এর জন্য আসল প্রশ্ন হলো:
👉 কতটুকু Solar প্রয়োজন?
👉 কত kWp Solar বসানো উচিত?
👉 কারখানার মোট বিদ্যুৎ চাহিদার কত অংশ Solar থেকে পাওয়া যাবে?
👉 কত টাকা বিদ্যুৎ খরচ সাশ্রয় হবে?
👉 Investment কত বছরে ফিরে আসবে?

এগুলো হিসাব না করে শুধু rooftop-এ যত বেশি সম্ভব Solar panel বসানোই সঠিক পদ্ধতি নয়।
প্রথমে জানতে হবে Factory-এর Load Profile
ধরা যাক একটি কারখানায় দিনের বেলায় গড়ে:
Average Load = 800 kW
Production Time = 10 Hours/Day
Production Days = 26 Days/Month

তাহলে দিনের মোট বিদ্যুৎ ব্যবহার:
800 × 10 × 26 = 208,000 kWh/month

এখন যদি 500 kWp Solar System স্থাপন করা হয় এবং উদাহরণ হিসেবে প্রতি kWp থেকে গড়ে 3.5 kWh/day usable generation ধরা হয়:
500 × 3.5 × 26 = 45,500 kWh/month
অর্থাৎ Solar থেকে মাসে প্রায় 45,500 kWh বিদ্যুৎ পাওয়া যেতে পারে।

Factory-এর daytime consumption-এর তুলনায়:
45,500 ÷ 208,000 × 100 ≈ 22%

অর্থাৎ এই উদাহরণে 500 kWp Solar system দিনের মোট energy requirement-এর প্রায় 22% পূরণ করতে পারে।
এখানেই Solar-এর প্রয়োজনীয়তা বোঝা যায়
Solar capacity বেশি হলেই যে system বেশি কার্যকর হবে, তা নয়।
Factory-এর:
✅ Actual Load
✅ Daytime Load Profile
✅ Production Hours
✅ Monthly Energy Consumption
✅ Rooftop Area
✅ Transformer Capacity
✅ Grid Connection
✅ Future Load Growth
✅ Export/Net Metering-এর সুযোগ
✅ Battery প্রয়োজন আছে কি না
এসব বিষয় বিবেচনা করে Solar capacity নির্ধারণ করা উচিত।

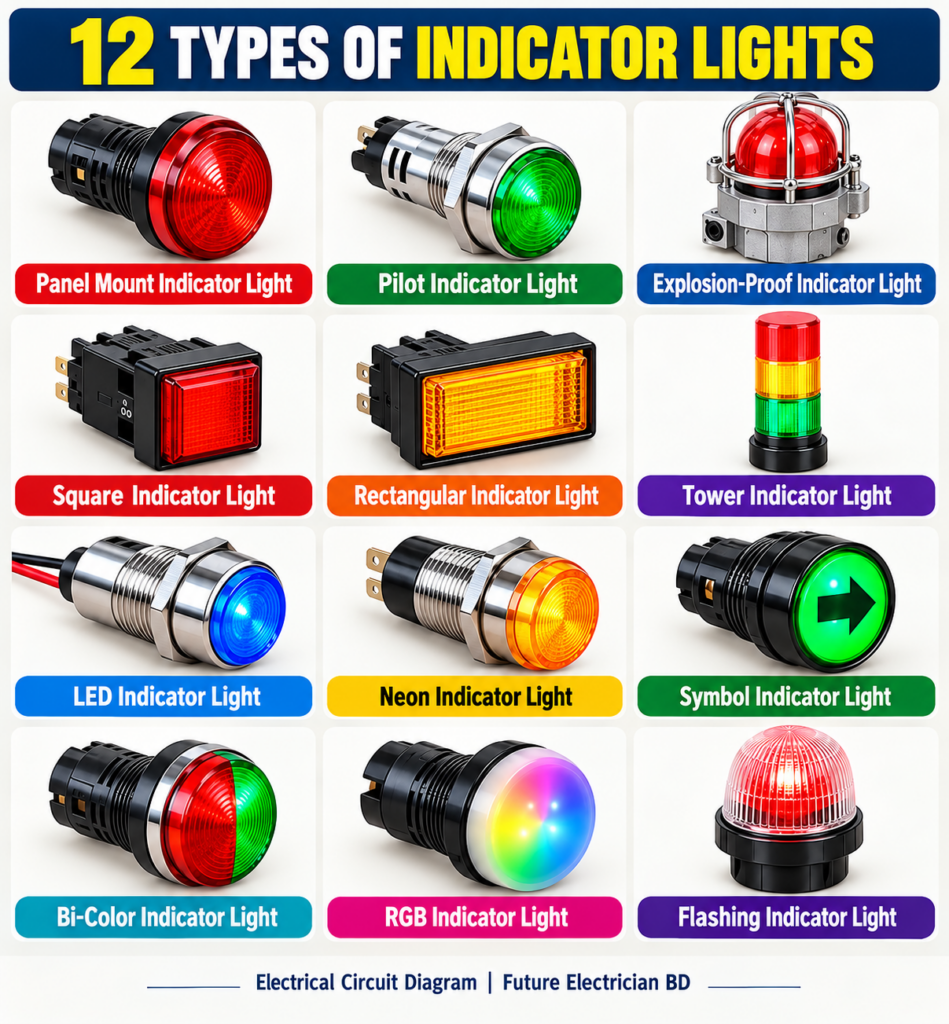

12 Types of Indicator Lights You Should Know!

ইন্ডাস্ট্রিয়াল ইলেকট্রিক্যাল সিস্টেমে বিভিন্ন ধরনের Indicator Light ব্যবহার করা হয় মেশিনের Status, Power Supply, Fault এবং Operating Condition বোঝার জন্য।

এই পোস্টে দেখুন ১২ ধরনের Indicator Light:
Panel Mount Indicator Light
Pilot Indicator Light
Explosion-Proof Indicator Light
Square Indicator Light
Rectangular Indicator Light
Tower Indicator Light
LED Indicator Light
Neon Indicator Light
Symbol Indicator Light
Bi-Color Indicator Light
Indicator Light
Flashing Indicator Light

কোথায় ব্যবহার হয়?
✅ Industrial Control Panel
✅ PLC & Automation System
✅ Machine Status Indication
✅ Factory Electrical Maintenance
✅ Hazardous Area Applications

একজন Electrical Engineer, Technician, Electrician অথবা Industrial Automation নিয়ে কাজ করেন, তাদের জন্য এই Basic Knowledge খুবই গুরুত্বপূর্ণ।

আপনার কারখানায় কোন ধরনের Indicator Light সবচেয়ে বেশি ব্যবহার হয়? কমেন্টে জানান।

📺 YouTube: Electrical Circuit Diagram
📘 Facebook: Future Electrician BD

⚙️ 880 kW INDUSTRIAL GENERATOR
🔧 Common Problems, Causes & Troubleshooting Solutions

🏭 শিল্পকারখানায় নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করতে Industrial Generator-এর সঠিক Operation, Preventive Maintenance এবং Troubleshooting অত্যন্ত গুরুত্বপূর্ণ।

একটি 880 kW Industrial Diesel Generator-এ Engine, Alternator, AVR, Governor, Fuel System, Cooling System, Lubrication System, Battery, Control Panel এবং Protection System—সবগুলো অংশ সমন্বিতভাবে কাজ করে। এর যেকোনো একটি অংশে সমস্যা হলে Generator Shutdown, Voltage Fluctuation, Overheating, Overload Trip কিংবা Production Loss হতে পারে।

আজকের আলোচনায় থাকছে Industrial Generator-এর গুরুত্বপূর্ণ সমস্যাগুলো, সম্ভাব্য কারণ এবং বাস্তবসম্মত সমাধান।

━━━━━━━━━━━━━━━━━━
🔹 ১. STARTING SYSTEM PROBLEMS
━━━━━━━━━━━━━━━━━━

সমস্যা: Generator Start নিচ্ছে না।

সম্ভাব্য কারণ:
✅ Battery Voltage কম।
✅ Battery Terminal ঢিলা বা Corrosion।
✅ Starter Motor/Solenoid Fault।
✅ Control Fuse বা Relay নষ্ট।
✅ Emergency Stop সক্রিয়।
✅ Fuel Supply সমস্যা।

সমাধান:
১. Battery Voltage এবং Cranking-এর সময় Voltage Drop পরীক্ষা করতে হবে।
২. Battery Terminal, Ground Cable ও Connection পরীক্ষা করতে হবে।
৩. Starter Relay, Solenoid এবং Control Fuse পরীক্ষা করতে হবে।
৪. Emergency Stop ও Start Interlock যাচাই করতে হবে।
৫. Fuel Supply এবং Controller-এর Alarm History পরীক্ষা করতে হবে।

সমস্যা: Engine Crank করছে, কিন্তু Start হচ্ছে না।

সম্ভাব্য কারণ: Fuel Filter Blockage, Fuel Line-এ Air, Fuel Pump/Injector Fault অথবা ECU/Speed Sensor সমস্যা।

সমাধান: Fuel Level, Filter, Water Separator ও Fuel Line পরীক্ষা করতে হবে। প্রয়োজন হলে Manufacturer-এর নির্দেশনা অনুযায়ী Fuel Priming/Bleeding করতে হবে।

━━━━━━━━━━━━━━━━━━
🔹 ২. LOW ENGINE OIL PRESSURE
━━━━━━━━━━━━━━━━━━

সম্ভাব্য কারণ:
• Engine Oil কম।
• ভুল Grade-এর Lubricating Oil।
• Oil Filter Blockage।
• Oil Pump বা Pressure Relief Valve Fault।
• Bearing Clearance বেশি।
• Pressure Sensor বা Wiring Fault।

সমাধান:
✔️ Engine বন্ধ করে Oil Level পরীক্ষা করুন।
✔️ Oil Filter ও Oil Quality যাচাই করুন।
✔️ প্রয়োজনে Mechanical Pressure Gauge দিয়ে প্রকৃত Oil Pressure পরীক্ষা করুন।
✔️ Pressure সত্যিই কম হলে Oil Pump, Relief Valve ও Bearing পরীক্ষা করান।

⚠️ গুরুত্বপূর্ণ: প্রকৃত Oil Pressure কম থাকলে Generator চালিয়ে রাখা যাবে না। এতে Engine Bearing ও Crankshaft মারাত্মক ক্ষতিগ্রস্ত হতে পারে।

━━━━━━━━━━━━━━━━━━
🔹 ৩. HIGH COOLANT TEMPERATURE / OVERHEATING
━━━━━━━━━━━━━━━━━━

সম্ভাব্য কারণ:
• Coolant কমে যাওয়া বা Leakage।
• Radiator Blockage।
• Cooling Fan বা Belt সমস্যা।
• Thermostat Fault।
• Water Pump Fault।
• অতিরিক্ত Load।
• Radiator-এর Airflow বাধাগ্রস্ত হওয়া।

সমাধান:
১. Coolant Level ও Leakage পরীক্ষা করতে হবে।
২. Radiator Core এবং Airflow পরিষ্কার রাখতে হবে।
৩. Fan, Belt, Thermostat ও Water Pump পরীক্ষা করতে হবে।
৪. Coolant-এর সঠিক Type ও Concentration নিশ্চিত করতে হবে।
৫. Overheating বারবার হলে Load Condition এবং Cooling System-এর Capacity যাচাই করতে হবে।

⚠️ গরম অবস্থায় Radiator Cap খুলবেন না। চাপযুক্ত গরম Coolant গুরুতর পোড়ার কারণ হতে পারে।

━━━━━━━━━━━━━━━━━━
🔹 ৪. FUEL SYSTEM PROBLEMS
━━━━━━━━━━━━━━━━━━

Black Smoke: অতিরিক্ত Load, Air Filter Blockage, Turbocharger/Boost সমস্যা অথবা Injector Fault-এর কারণে হতে পারে।

White Smoke: Cold Engine, অসম্পূর্ণ Combustion, Injector Fault অথবা Cylinder-এ Coolant প্রবেশের কারণে হতে পারে।

Blue Smoke: সাধারণত Engine Oil Combustion Chamber-এ পুড়ে যাওয়ার লক্ষণ।

Engine Hunting / RPM Fluctuation: Fuel Supply Restriction, Governor/Actuator Fault, Speed Sensor সমস্যা অথবা পরিবর্তনশীল Load-এর কারণে হতে পারে।

সমাধান:
✔️ Fuel Filter ও Water Separator পরীক্ষা করুন।
✔️ Air Filter, Turbocharger ও Intake System পরীক্ষা করুন।
✔️ Fuel Line-এ Leakage বা Air Ingress আছে কি না দেখুন।
✔️ Governor, Speed Sensor ও Injector পরীক্ষা করান।
✔️ Smoke-এর রং, সময় এবং Load Condition রেকর্ড করুন।

━━━━━━━━━━━━━━━━━━
🔹 ৫. ALTERNATOR, AVR & VOLTAGE PROBLEMS
━━━━━━━━━━━━━━━━━━

Low Voltage-এর সম্ভাব্য কারণ:
• Engine RPM কম।
• AVR Fault।
• Excitation Circuit সমস্যা।
• Loose Sensing Connection।
• অতিরিক্ত Reactive Load।

High Voltage-এর সম্ভাব্য কারণ:
• AVR Sensing Fault।
• Sensing Fuse বা Wiring সমস্যা।
• AVR/Excitation Control Fault।

Voltage Fluctuation-এর সম্ভাব্য কারণ:
• Engine Speed ওঠানামা।
• Governor বা AVR Instability।
• হঠাৎ Load পরিবর্তন।
• Loose Electrical Connection।

সমাধান:
১. Generator Voltage ও Frequency একসঙ্গে পরীক্ষা করুন।
২. Frequency কম থাকলে Engine Speed, Fuel Supply ও Governor পরীক্ষা করুন।
৩. Frequency স্থির কিন্তু Voltage অস্বাভাবিক হলে AVR, Sensing ও Excitation Circuit পরীক্ষা করুন।
৪. Alternator Winding ও Rotating Rectifier সন্দেহ হলে উপযুক্ত Electrical Test করান।

⚠️ AVR Adjustment অনুমান করে করবেন না; Manufacturer-এর Specification অনুসরণ করতে হবে।

━━━━━━━━━━━━━━━━━━
🔹 ৬. LOW FREQUENCY / HIGH FREQUENCY
━━━━━━━━━━━━━━━━━━

বাংলাদেশের প্রচলিত 50 Hz System-এ:

Low Frequency: Engine RPM কম, Fuel Supply Restriction, অতিরিক্ত Load অথবা Governor সমস্যা।

High Frequency: Engine RPM বেশি, Governor/Actuator Fault অথবা Speed Control সমস্যা।

সমাধান: Engine Speed, Governor, Fuel System এবং Load পরীক্ষা করুন। Rated RPM ও Frequency Manufacturer-এর Specification অনুযায়ী নিশ্চিত করতে হবে।

━━━━━━━━━━━━━━━━━━
🔹 ৭. OVERLOAD & CIRCUIT BREAKER TRIP
━━━━━━━━━━━━━━━━━━

সম্ভাব্য কারণ:
• Rated Capacity-এর বেশি Load।
• Motor Starting Current বেশি।
• Short Circuit বা Earth Fault।
• Protection Relay/Breaker সমস্যা।
• Load Distribution অসমান।

সমাধান:
✔️ kW, kVA, Power Factor ও Phase-wise Current পরীক্ষা করুন।
✔️ বড় Motor-এর Starting Sequence পর্যালোচনা করুন।
✔️ Downstream Feeder ও Equipment-এর Fault পরীক্ষা করুন।
✔️ Breaker ও Protection Relay-এর Settings অনুমোদিত Electrical Engineer দিয়ে যাচাই করান।

⚠️ Trip-এর কারণ না জেনে বারবার Breaker Reset করা বা Protection Bypass করা বিপজ্জনক।

━━━━━━━━━━━━━━━━━━
🔹 ৮. BATTERY & CHARGING SYSTEM
━━━━━━━━━━━━━━━━━━

সম্ভাব্য কারণ:
• Battery দুর্বল।
• Charger AC Supply নেই।
• Charger Fuse বা Output Fault।
• Battery Terminal ঢিলা।
• Battery Cable বা Ground Connection সমস্যা।

সমাধান: Battery Voltage, Charger Input/Output, Terminal, Fuse ও Connection পরীক্ষা করতে হবে। Battery-এর Type এবং Manufacturer-এর Specification অনুযায়ী Charging Voltage যাচাই করতে হবে।

━━━━━━━━━━━━━━━━━━
🔹 ৯. MECHANICAL PROBLEMS
━━━━━━━━━━━━━━━━━━

অস্বাভাবিক Vibration/Noise:
সম্ভাব্য কারণ—Loose Mounting, Misalignment, Coupling Fault, Bearing Damage অথবা Engine Misfire।

সমাধান: Mounting Bolt, Coupling, Alignment, Bearing Condition এবং Vibration Trend পরীক্ষা করতে হবে।

Turbocharger Problem:
লক্ষণ—Power কম, Black Smoke, Boost Pressure কম অথবা অস্বাভাবিক শব্দ।

সমাধান: Air Filter, Intake Hose, Charge-Air Cooler, Turbocharger এবং Exhaust Restriction পরীক্ষা করতে হবে।

Exhaust Leakage:
সম্ভাব্য কারণ—Manifold Gasket Leakage, Exhaust Pipe Crack অথবা Turbocharger সমস্যা।

সমাধান: Exhaust Pipe, Gasket, Insulation ও Leakage পরীক্ষা করতে হবে। কাজের আগে Shutdown ও Cooling নিশ্চিত করতে হবে।

━━━━━━━━━━━━━━━━━━
🔹 ১০. SYNCHRONIZATION & LOAD SHARING
━━━━━━━━━━━━━━━━━━

একাধিক Generator Parallel Operation-এ চললে গুরুত্বপূর্ণ সমস্যা হতে পারে:

• Synchronization Failure।
• Unequal kW Load Sharing।
• Reactive Power/kVAR Sharing সমস্যা।
• Reverse Power Trip।
• Governor, AVR বা CT Wiring Fault।

সমাধান: Voltage, Frequency, Phase Sequence, Phase Angle, Governor Response, AVR এবং Protection Relay পরীক্ষা করতে হবে। সঠিক Synchronization নিশ্চিত না করে Parallel Breaker Close করা যাবে না।

━━━━━━━━━━━━━━━━━━
🔹 ১১. PREVENTIVE MAINTENANCE CHECKLIST
━━━━━━━━━━━━━━━━━━

✅ প্রতিদিন/প্রতি শিফটে:
• Engine Oil ও Coolant Level।
• Fuel Level ও Leakage।
• Battery ও Charger Status।
• Voltage, Frequency, kW, kVA, PF ও Current।
• Controller Alarm/Event History।
• Smoke, Noise, Vibration ও Leakage।

✅ নির্ধারিত সাপ্তাহিক/মাসিক PM:
• Radiator ও Air Intake Cleaning।
• Battery Terminal ও Cable Inspection।
• Belt, Hose, Clamp ও Mounting Check।
• Fuel Filter ও Water Separator Inspection।
• Cooling System ও Exhaust Inspection।
• Alarm ও Protection System-এর অনুমোদিত Functional Test।

✅ Service-Hour ভিত্তিক Maintenance:
• Engine Oil ও Filter Replacement।
• Fuel/Air Filter Replacement।
• Valve Clearance ও Injector Inspection—প্রযোজ্য হলে।
• Cooling System Service।
• Alternator/Electrical Inspection।
• Manufacturer-এর Schedule অনুযায়ী Load Bank বা Performance Test।

মনে রাখবেন: Maintenance Interval সব Generator-এর জন্য এক নয়। Engine Model, Operating Hours, Load ও Manufacturer-এর Manual অনুযায়ী PM Schedule অনুসরণ করতে হবে।

━━━━━━━━━━━━━━━━━━
🔹 ১২. IMPORTANT SAFETY GUIDELINES
━━━━━━━━━━━━━━━━━━

⚠️ Maintenance-এর আগে Lockout/Tagout (LOTO) অনুসরণ করুন এবং বিদ্যুৎ বিচ্ছিন্নতা যাচাই করুন।

⚠️ VFD/Controller/AVR-এর সঙ্গে কাজ করার আগে Manufacturer-এর নির্দেশনা অনুযায়ী Stored Energy ও DC Bus Discharge নিশ্চিত করুন।

⚠️ গরম Radiator Cap খুলবেন না এবং চলন্ত Fan/Belt-এর কাছে হাত দেবেন না।

⚠️ Electrical Panel, Alternator ও High-Current Connection-এ কাজ শুধু প্রশিক্ষিত ও অনুমোদিত ব্যক্তির মাধ্যমে করান।

⚠️ Generator-এর Safety Interlock বা Protection System কখনো স্থায়ীভাবে Bypass করবেন না।

━━━━━━━━━━━━━━━━━━

🎯 উপসংহার

একটি 880 kW Industrial Generator-এর নির্ভরযোগ্য Operation নিশ্চিত করতে সঠিক Troubleshooting, নিয়মিত Preventive Maintenance, Load Monitoring এবং Safety Procedure অনুসরণ করা অত্যন্ত জরুরি।

সঠিক Fault Diagnosis + সঠিক Maintenance = নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ, কম Breakdown এবং বেশি Equipment Life।

💬 আপনার Industrial Generator-এ কোন সমস্যাটি বেশি দেখা যায়—Overheating, Low Oil Pressure, Voltage Fluctuation, Overload Trip নাকি Starting Problem? কমেন্টে জানাতে পারেন।

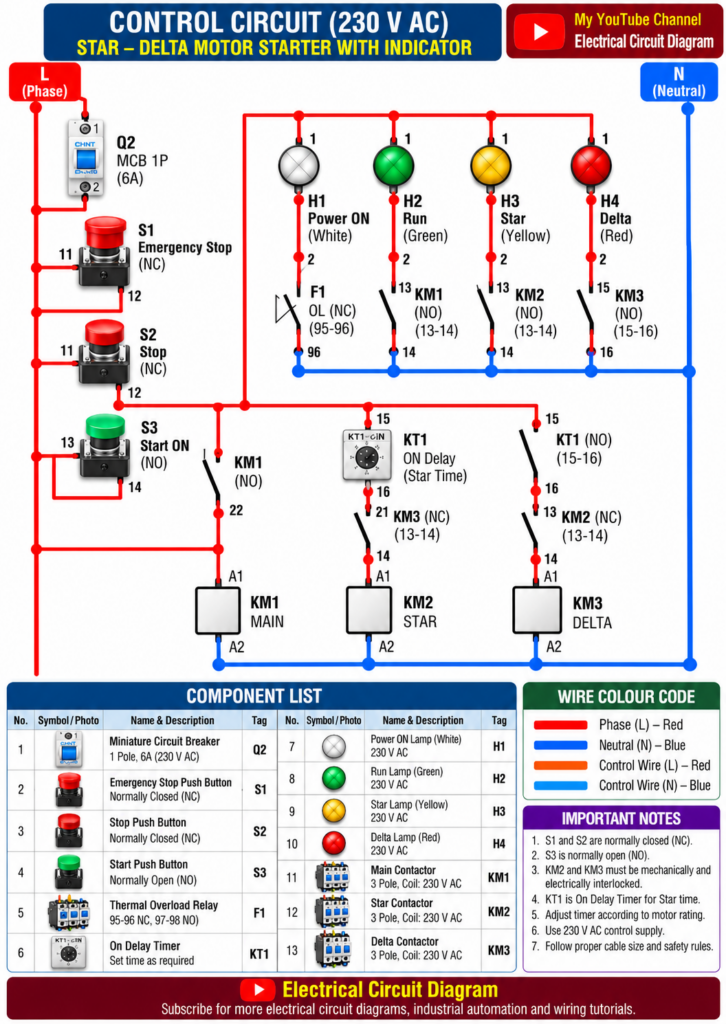

Star-Delta Starter Circuit Explained | স্টার ডেল্টা মোটর স্টার্টার সার্কিট

স্টার-ডেল্টা স্টার্টার কী?
স্টার-ডেল্টা স্টার্টার হলো থ্রি-ফেজ ইন্ডাকশন মোটর চালু করার একটি বহুল ব্যবহৃত পদ্ধতি। বড় ক্ষমতার মোটর চালু করার সময় Starting Current কমানোর জন্য এই পদ্ধতি ব্যবহার করা হয়। প্রথমে মোটরকে Star Connection-এ চালু করা হয়। নির্দিষ্ট সময় পরে Timer-এর মাধ্যমে মোটরকে Delta Connection-এ পরিবর্তন করা হয়।

স্টার-ডেল্টা সার্কিটের প্রধান কম্পোনেন্ট
1. MCCB/MCB: পাওয়ার সার্কিট ও কন্ট্রোল সার্কিটের উপযুক্ত সুরক্ষার জন্য।
2. KM1 Main Contactor: মোটরের প্রধান পাওয়ার সংযোগ নিয়ন্ত্রণ করে।
3. KM2 Star Contactor: মোটর চালুর সময় Star Connection তৈরি করে।
4. KM3 Delta Contactor: মোটরকে Delta Connection-এ চালায়।
5. OLR (Overload Relay): মোটরকে ওভারলোড থেকে সুরক্ষায় সাহায্য করে।
6. KT1 Timer: Star থেকে Delta-তে পরিবর্তনের সময় নিয়ন্ত্রণ করে।
7. START Push Button: মোটর চালু করার কমান্ড দেয়।
8. STOP Push Button: মোটর বন্ধ করার জন্য ব্যবহৃত হয়।
9. Indicator Lamps: Power ON, Run, Star ও Delta অবস্থার সংকেত দেখায়।

Star-Delta Starter কীভাবে কাজ করে?

১. START Command: START বাটন চাপলে, সব নিরাপত্তা শর্ত ঠিক থাকলে Main Contactor এবং Star Contactor চালু হয়। Timer-ও কাজ শুরু করে।

২. Star Connection: এই অবস্থায় মোটরের প্রতিটি উইন্ডিংয়ে Delta Operation-এর তুলনায় কম ভোল্টেজ প্রয়োগ হয়। ফলে মোটরের Starting Current এবং Starting Torque সাধারণত কমে যায়।

৩. Timer Operation: নির্ধারিত সময় শেষে Timer Star Contactor বন্ধ করার নির্দেশ দেয়। Star Contactor সম্পূর্ণ বিচ্ছিন্ন হওয়ার পর Delta Contactor চালু হয়।

৪. Delta Connection: মোটর Delta Connection-এ স্বাভাবিক অপারেশনের জন্য চালু থাকে।

৫. STOP অথবা Overload: STOP বাটন চাপলে বা Overload Relay ট্রিপ করলে কন্ট্রোল সার্কিটের নকশা অনুযায়ী মোটর বন্ধ হয়।

Star-Delta Starter ব্যবহারের সুবিধা
- Direct-On-Line (DOL) Starting-এর তুলনায় Starting Current কমানো যায়।
- উপযুক্ত মোটরের ক্ষেত্রে পাওয়ার সিস্টেমের ওপর প্রাথমিক কারেন্টের চাপ কমাতে সাহায্য করে।
- ইন্ডাস্ট্রিয়াল পাম্প, ফ্যান, ব্লোয়ার ও অন্যান্য উপযুক্ত থ্রি-ফেজ মোটরে ব্যবহার করা যায়।
- Timer এবং Contactor ব্যবহার করে স্বয়ংক্রিয়ভাবে Star থেকে Delta-তে পরিবর্তন করা যায়।

YouTube Channel: Electrical Circuit Diagram

Ahram Uddin
